义隆单片机EM78P458/459 开发详细资料

综述
EM78P458 和 EM78P459 是采用低功耗、高速CMOS技术设计和开发的8位微处理器。它配备有一个4K*13-位一次性可编程只读存储器(OTP-ROM)。
利用其OTP-ROM特性，可以很方便的开发和验证用户程序。另外，用户可使用EMC 烧录器很容易地烧写其开发代码。

特性

CPU配置
·4K´13位片上可读存储器
·84´8位片上可读存储器
·8层堆栈用于嵌套

低功耗
·在5V/4MHz低于1.5mA
·在3V/32kHz典型值15µA
·在休眠模式典型值为1µA

I/O端口配置
·2组双向I/O端口
·8个可编程下拉I/O引脚
·7个可编程上拉I/O引脚
·8个可编程开漏I/O引脚
·单指令周期为两个时钟
工作电压范围: 2.3V~5.5V
工作温度范围: 0~70°C
工作频率范围(基于两个时钟)

晶振模式:
DC~20MHz/2clks @ 5V DC~8MHz/2clks @ 3V

RC模式:
DC~4 MHz/2clks @ 5V DC~4 MHz/2clks @ 3V

外部配置
·8位实时时钟/计数器 (TCC)，具有可选择信号源、触发沿河溢出中断功能
·8位多通道模数转换器，具有8位分辨率
·双频宽调制器(PWM)，具有10位分辨率
·一对比较器
·掉电(休眠)模式

六个中断
·TCC溢出中断
·输入端口状态改变中断(从休眠模式唤醒)
·外部中断
·ADC结束产生中断
·PWM周期匹配实现
·比较器高中断

特性
·可编程自由运行看门狗定时器

封装类型:
·20-pin DIP 300mil : EM78P458AP
·20-pin SOP 300mil : EM78P458AM
·24-pin skinny DIP 300mil : EM78P459AK


引脚配置


　

EM78P458A/459引脚配置



说明: ST: 施密特触发输入 AN: 模拟引脚    CMOS: CMOS输出 XTAL: 晶振/谐振的振荡引脚



引脚功能描述

EM78P458/459功能结构图



TCC/WDT 和预分频器和预分频器和预分频器和预分频器

一个8位计数器可用作TCC或WDT预分频计数器。在某一特定时刻，预分频器仅对TCC或WDT有效，CONT寄存器的PAB位用于定义预分频器的分配。PSR0~PSR1位定义预分频比。在TCC模式下，预分频器在每次执行向TCC写值的指令后清除。当预分频器分配给WDT，WDT和预分频器在执行WDTC或SLEP指令后清除。

R1 (TCC) 为一个8位定时/计数器。TCC时钟源可取自内部时钟或外部时钟输入(可选择触发边沿)。如果TCC信号源取自内部时钟，TCC将在每个指令周期(未预分频)后增1。CLK=Fosc/2 或CLK=Fosc/4CLK取决于代码选项位CLKS.如果CLKS位为"0"，CLK= Fosc/2；如果CLKS位为"1"，CLK= Fosc/4。

如果TCC信号源取自外部时钟输入，TCC将在TCC引脚信号的下降或上升沿增1。看门狗定时器的时钟源是一个自由运行的片内RC振荡器。WDT将一直保持运行即使在振荡器驱动关闭的条件下(也即休眠模式)。在普通模式或休眠模式下，WDT溢出(若使能) 将使器件产生复位。在普通模式，WDT可通过编程在任何时间使能或禁止。参考IOCE0寄存器的WDTE位。不带预分频时，WDT溢出周期大约为18 ms1。

　

TCC 和 WDT 结构图

　

模数转换器(ADC)

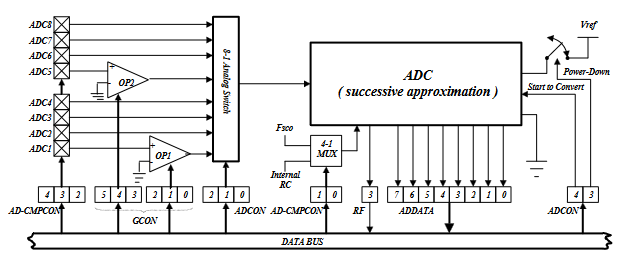

模数转换电路由一个8位模拟复用器，三个控制寄存器(ADCON/R9, AD-CMP-CON/ IOCA0, GCON/IOC90)，一个数据寄存器(ADDATA/RA)，和一个8位分辨率的ADC组成。ADC的功能结构图如图5-11所示。模拟参考电压(Vref)和模拟地通过分离输入引脚相连。
ADC模块利用逐次逼近式方式转换未知模拟信号为一个数字信号。转换结果存入ADDATA。输入通道可通过设置ADCON寄存器的Bits ADIS0、 ADIS1和ADIS2选择模拟输入复用器进行选择。

模数转换功能结构图



计时器功能描述
定时器1 (TMR1)和定时器 2 (TMR2) (TMRX) 是带可编程预分频比的10位时钟计数器。
它们被设计用作PWM模块提供波特率发生器。TMRX可读/写，并可在任何复位条件下
清除。

TMRX功能结构图



振荡器,振荡模式
EM78P458和EM78P459可工作在四个不同的振荡模式，也即：高频晶振模式(HXT)、
低频晶振模式(LXT)、外部RC振荡模式(ERC)、内部电容的RC振荡模式(IC)。用户可通
过编程设置MASK代码选项选择某一振荡模式。晶振/谐振器在不同VDD条件下的最高工
作频率列

最高工作频率汇总

晶振 /陶瓷谐振器(晶体)

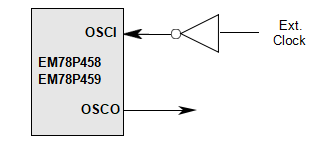

EM78P458/459可由如图5-17所示的通过OSCI引脚的外部时钟信号驱动

外部时钟输入电路

　

在大多数应用中，OSCI和OSCO引脚可连接晶振或陶瓷谐振器以产生振荡。图5-18描绘了这样的电路。此电路同样适用于HXT模式和LXT模式。表5-11列出了C1和C2的建议值。 因为每个谐振器都有它自己的特性，用户应该参考其规格以选择合适的C1和C2值。对于AT切片晶体或低频模式，可能需要一个串接电阻RS。

　

晶振/陶瓷谐振器电路



晶振或陶瓷谐振器电容选择

振荡类型	频率模式	频率	C1 (pF)	C2 (pF)
陶瓷谐振器	HXT	455kHz	100~150	100~150
		2.0 MHz	20~40	20~40
		4.0 MHz	10~30	10~30
晶振	LXT	32.768kHz	25	15
		100kHz	25	25
		200kHz	25	25
	HXT	455kHz	20~40	20~150
		1.0 MHz	15~30	15~30
		2.0 MHz	15	15
		4.0 MHz	15	15

外部RC振荡模式



EM78P458/459指令集列表

助记符	操作	受影响标志位
NOP	无操作	无
DAA	A 累加器十进制调整	C
CONTW	A ® CONT	无
SLEP	0 ® WDT, 振荡器停振	T, P
WDTC	0 ® WDT	T, P
IOW R	A ® IOCR	无 < 无 1 >
ENI	使能全局中断	无
DISI	禁止全局中断	无
RET	[栈顶] ® PC	无
RETI	[栈顶] ® PC, 使能中断	无
CONTR	CONT ® A	无
IOR R	IOCR ® A	无 < 无 1 >
MOV R,A	A ® R	无
CLRA	0 ® A	Z
CLR R	0 ® R	Z
SUB A,R	R-A ® A	Z, C, DC
SUB R,A	R-A ® R	Z, C, DC
DECA R	R-1 ® A	Z
DEC R	R-1 ® R	Z
OR A,R	A Ú VR ® A	Z
OR R,A	A Ú VR ® R	Z
AND A,R	A & R ® A	Z
AND R,A	A & R ® R	Z
XOR A,R	A Å R ® A	Z
XOR R,A	A Å R ® R	Z
ADD A,R	A + R ® A	Z, C, DC
ADD R,A	A + R ® R	Z, C, DC
MOV A,R	R ® A	Z
MOV R,R	R ® R	Z
COMA R	/R ® A	Z
COM R	/R ® R	Z
INCA R	R+1 ® A	Z
INC R	R+1 ® R	Z
DJZA R	R-1 ® A, 若为 0,则跳过	无
DJZ R	R-1 ® R, 若为 0,则跳过	无

　

封装类型

OTP MCU	封装类型	引脚数	封装尺寸
EM78P458AP	DIP	20 pins	300 mil
EM78P458AM	SOP	20 pins	300 mil
EM78P459AK	小外形 DIP	24 pins	300 mil



封装信息

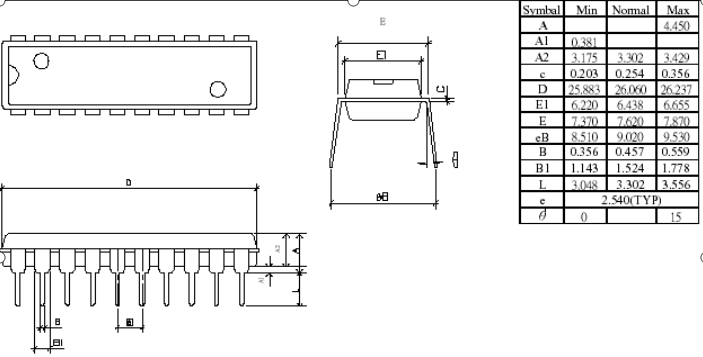

20引脚塑封双列直插封装(PDIP) — 300 mil
