PFS154控制器RC测量实验日记

在电子实验中，PFS154控制器的RC测量项目是一项极具实践意义的尝试。本文详细记录了实验过程中的硬件调试、测量原理、编程实现及优化方案，为电子爱好者提供参考与借鉴。

项目完整的开发代码请联系逐高电子技术开发部索取

硬件连接：从调试难题到稳定方案

实验初期，使用Paddock编程器进行控制器调试时遇到了不少挑战。编程器与控制器的连接需要精确对准引脚，否则会导致通信失败或检测错误。

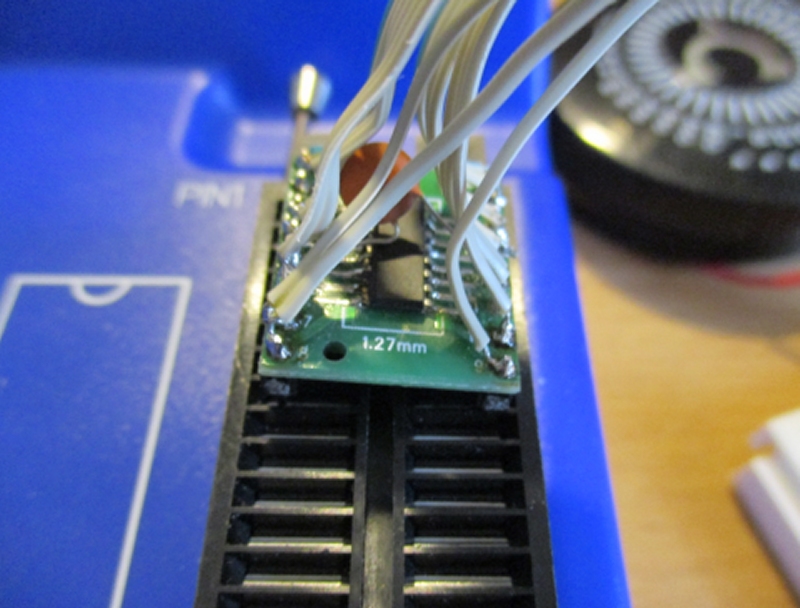

图1：编程器与PFS154控制器的引脚连接特写，显示16条连接线的连接方式

尽管手册说明不够详尽，但通过反复调试发现，将全部16条线路连接后问题得到缓解。控制器与编程座的安装方式也至关重要，需确保稳固接触。

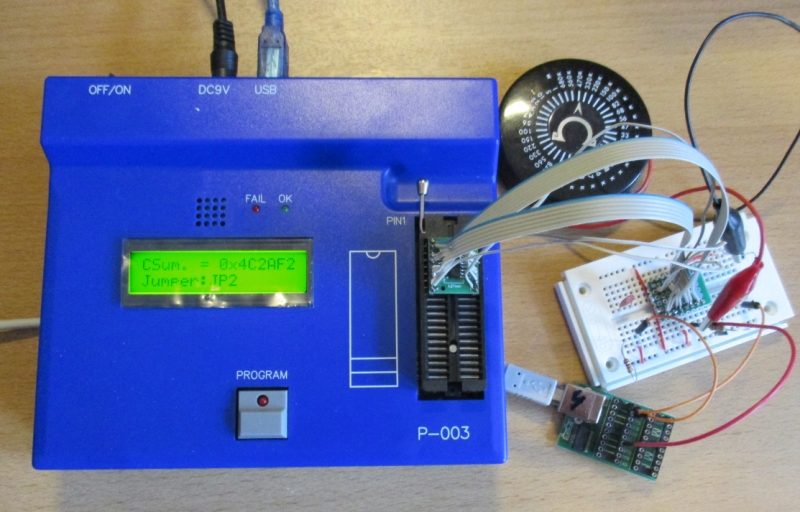

图2：PFS154控制器稳固安装在编程座中，适配器连接到电路扩展端确保稳定通信

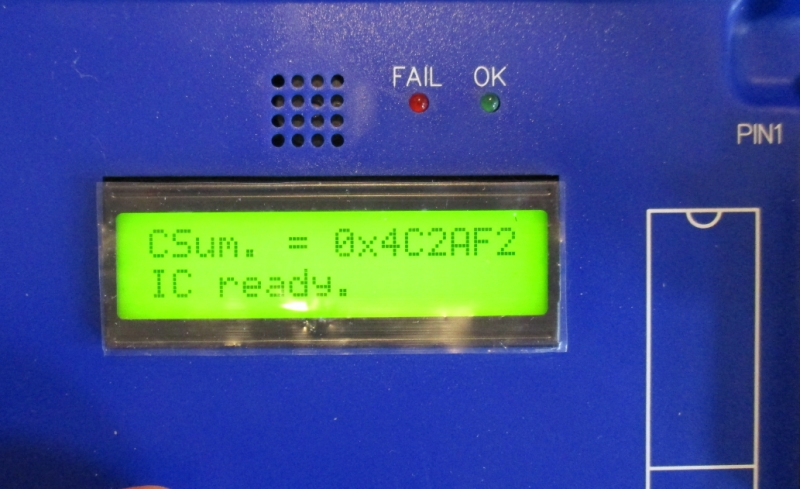

每次开发新应用时，需确保编程器正确检测到工作电压及连接状态，只有当编程器显示"IC ready"时，控制器才能被正常烧录。

RC测量原理：利用时间常数实现电阻检测

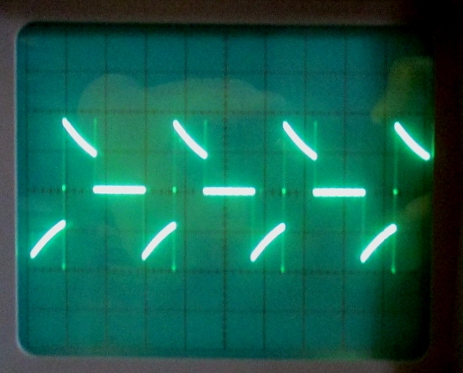

由于PFS154控制器未集成AD转换器，实验采用RC时间常数测量法实现电阻检测。其核心原理是通过已知容量的电容器与未知电阻组成RC电路，测量电容器的充电时间来反推电阻值。

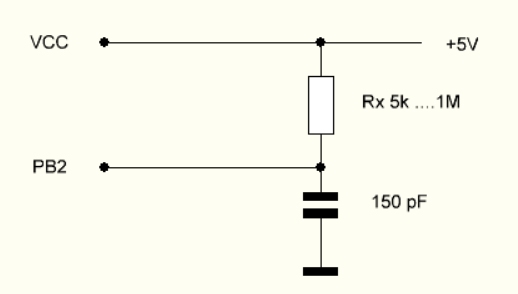

图3：RC测量电路原理示意图，展示150pF电容器与被测电阻Rx的连接方式及控制器引脚分配

放电准备

将PB2端口切换为低电平输出，对电容器进行放电

充电测量

切换PB2为输入状态，记录从低电平跳变为高电平的时间

数据转换

将测量时间参数转换为对应的电阻值

图4：RC测量电路的实际搭建效果，包含面包板、电容器、电阻和连接线的具体布局

编程实现：Mini-C语法调试与功能开发

编程过程基于Mini-C语言，初期因对语法规则及与汇编的混合使用不熟悉，遇到了不少问题。编译器对语法错误的提示有时不够直观，需要仔细排查代码结构。

图5：Padauk编译器界面显示的语法错误提示，箭头指示错误位置便于排查

                    C:-PADAUK-Tool-0.87-Project2项目2。C(191):不需要“但找到”
                    // 错误原因：多余括号导致语法错误
                    // 解决方案：删除多余括号后程序编译通过


完整测量程序代码

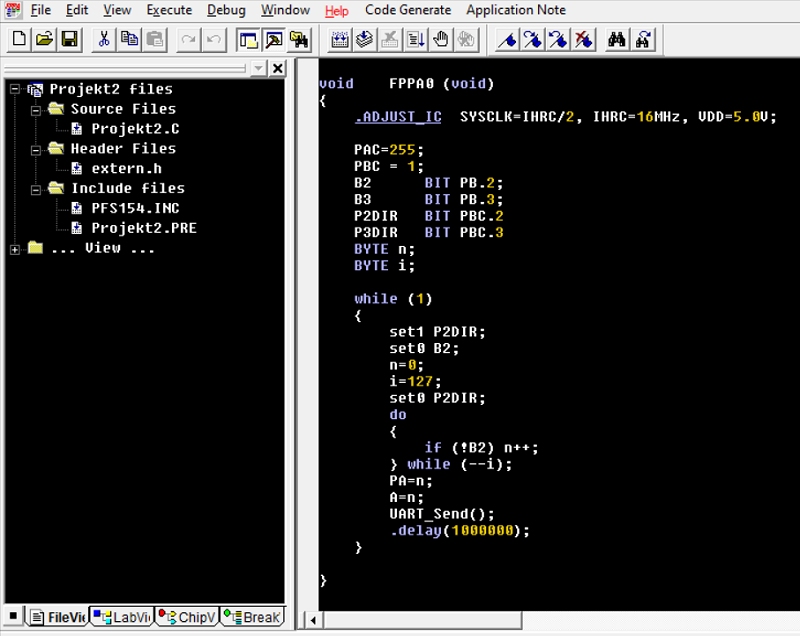

以下是优化后的完整代码，包含详细注释：

                    void	FPPA0 (void)
                    {
                        .ADJUST_IC	SYSCLK=IHRC/2, IHRC=16MHz, VDD=5.0V;

                        // 端口配置
                        PAC=255;
                        PBC = 1;

                        // 定义引脚和方向寄存器
                        B2		BIT	PB.2;
                        B3		BIT	PB.3;
                        P2DIR 	BIT PBC.2
                        P3DIR 	BIT PBC.3

                        // 定义变量
                        BYTE n;	// 测量值计数器
                        BYTE i;	// 循环计数器

                        // 主循环
                        while (1)
                        {
                            n=0;	// 重置计数器

                            // 初始化端口为输出模式
                            set1 P3DIR;
                            set1 P2DIR;

                            // 放电准备：将两个端口置低电平
                            set0 B2;
                            set0 B3;

                            // 第一次测量
                            i=127;	// 初始化循环计数
                            set0 P2DIR;	// 设置PB2为输入
                            set1 B3;	// 设置PB3为高电平

                            // 计数直到PB2变为高电平或计数结束
                            do
                            {
                                if (!B2) n++;	// 如果PB2仍为低电平，计数加1
                            } while (--i);		// 计数器递减，直到0

                            // 重置端口状态
                            set1 P2DIR;
                            set0 B2;
                            set0 B3;

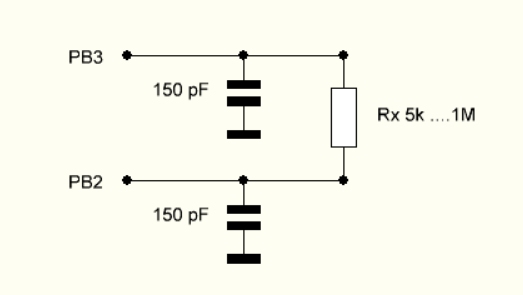

                            // 第二次测量
                            i=127;	// 重置循环计数
                            set0 P3DIR;	// 设置PB3为输入
                            set1 B2;	// 设置PB2为高电平

                            // 计数直到PB3变为高电平或计数结束
                            do
                            {
                                if (!B3) n++;	// 如果PB3仍为低电平，计数加1
                            } while (--i);		// 计数器递减，直到0

                            // 重置端口为初始状态
                            set1 P3DIR;
                            set0 B2;
                            set0 B3;

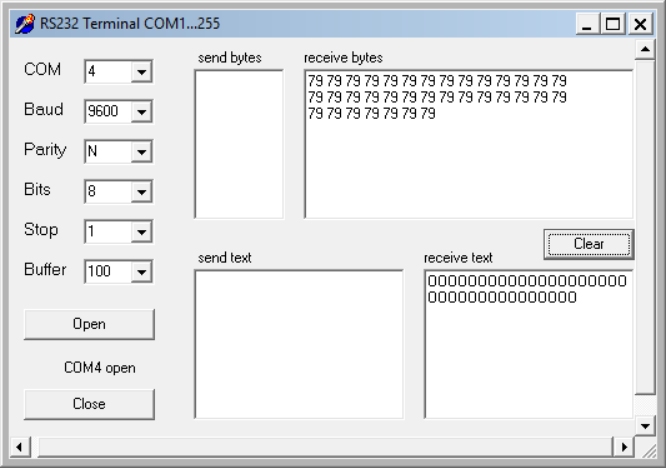

                            // 发送测量结果
                            PA=n;
                            A=n;
                            UART_Send();

                            // 延迟1秒后重复测量
                            .delay(1000000);
                        }
                    }
