应广单片机值不值得用？从PUD310快充芯片说起，聊聊这家MCU厂的实力
PUD310 8 位 OTP 型 PD 控制器，主打低成本、低功耗。网上讨论的人不少，说法褒贬不一。有的说"便宜是真便宜，不知道好不好用"，也有的说"小项目用应广，成本能砍一半"。
我们逐高电子是应广科技的官方授权代理商，平时接触的客户案例比较多。这篇文章结合PUD310数据手册（V004版，2026年6月）和实际经验，从技术、选型、量产几个维度，聊点实在的。
目录
一、应广单片机为什么这两年突然火了？
说白了就三个字：太便宜了。
在ST、NXP这些国际品牌的8位MCU动不动一两块甚至两三块的情况下，应广能把价格做到几毛钱甚至更低，这对消费电子来说吸引力是巨大的。
1.1 钱省在哪了？
应广的省钱思路其实不复杂：
- OTP架构：一次烧录不能擦除，省了Flash单元的成本。量大的产品固件基本不改，OTP完全够用
- RISC核心极简：95条指令，芯片面积小，一片晶圆能切出更多裸片
- 成熟工艺：没有盲目追先进制程，良率稳，成本自然可控
在以下这些场景里，应广是很有竞争力的选择：
| 应用场景 | 传统方案的钱花在哪 | 应广方案的优势 |
|---|---|---|
| 玩具、趣味电子 | MCU占了BOM的大头 | 一颗几毛钱，LED闪烁、发声足够 |
| 小家电控制板 | 外设资源浪费，为用不上的功能买单 | 精简IO型刚刚好，没有浪费 |
| 充电器/电源管理 | 协议芯片+MCU双芯片成本偏高 | OTP架构把成本压到极致 |
| 消费电子周边 | 小批量采购没有议价权 | 代理渠道成熟，小批量也支持 |
1.2 功耗是真的低
这个有数据说话。以PUD310为例：
- 掉电模式（stopsys）：0.24μA（VDD=5.0V），3.3V下更是低到0.15μA
- 省电模式（stopexe）：3.0μA
- 正常跑1.5MIPS@5.0V时只有1.7mA
- 内部有IHRC（高频RC振荡器，可校准到12MHz）和ILRC（低频RC振荡器，约32KHz），系统时钟可以灵活切换
- 支持IO引脚唤醒（PA0、PA3、PA5、PB0、PB1），唤醒速度可选
两节干电池供电的设备待机几年没问题，做电池产品的工程师看到这个数据应该就知道香不香了。
1.3 产品线一览
应广的型号命名有规律，按需选就行：
| 系列 | 存储器 | 特点 | 典型用途 |
|---|---|---|---|
| PMC | OTP | 纯IO型，极致低价 | 玩具、LED控制、按键检测 |
| PMS | OTP | 带ADC/比较器，功能增强 | 电池检测、传感器采集、充电管理 |
| PFS | Flash/MTP | 可重复编程，方便调试 | 开发阶段、固件迭代测试 |
| PFC | Flash/MTP | Flash+ADC+丰富外设 | 家电控制板、复杂消费电子 |
| PU系列（PD） | OTP | USB PD快充专用 | 充电器、充电宝、Type-C电源 |

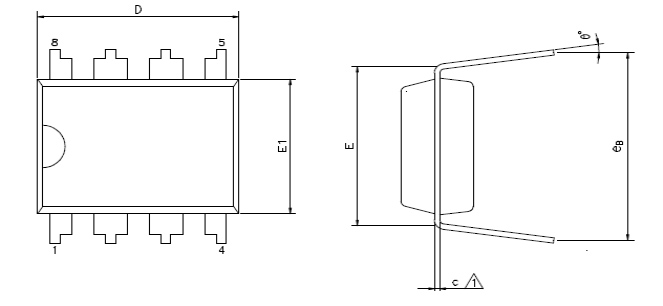

封装选择够多：SOT23-6（60mil）、DFN（2×2mm/3×3mm）、SOP8（150mil）、ESSOP10（150mil）。板子空间紧的选小封装，需要多IO的选大封装。
二、重点聊聊PUD310——一颗专门怼USB PD快充的8位MCU
PUD310的定位很清楚：USB PD受电端（Sink）控制器。说白了就是用在充电器、充电宝、Type-C供电设备上的。这颗料最狠的地方是把一堆东西塞进了小封装。
2.1 核心功能
USB PD相关：
- 内置了完整的USB PD PHY收发器，协议栈自己跑，不用外挂协议芯片
- 专用CC1/CC2引脚，支持Type-C规范里的5V/1.5A检测（内部0.66V比较器）和5V/3A检测（内部1.23V比较器）
- 精确的1.125V CC驱动电压，符合Type-C规范
- CC引脚能扛24V，通过了高压耐受测试，能应对VBUS短接等异常
快充协议兼容：
- 支持USB Battery Charging 1.2（BC1.2）
- DP/DM引脚可以输出4种电压：5.0V、3.3V、0.6V、0V
- 内部4档比较器：3.0V、2.4V、1.2V、0.35V，覆盖主流快充协议需求
- DP/DM引脚用了高压工艺，能扛13V，给QC等高压协议留了余量
GATE驱动：
- 独立的GATE引脚，专门用来驱动外部功率MOSFET，控制VBUS通断
- 开漏输出，VOL=0.5V时灌电流20mA
- 能扛21V

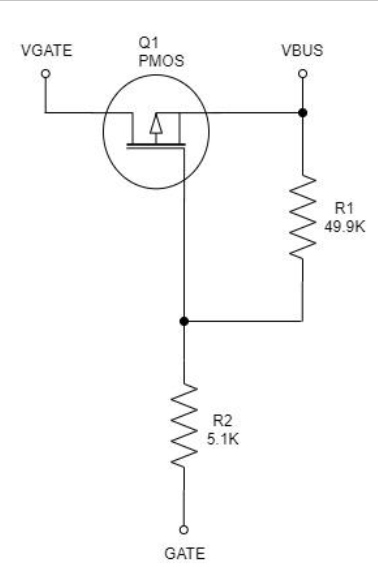

GATE 引脚应用连接示意图
呼吸灯：
- 支持多种呼吸灯模式，做充电状态显示不用额外MCU
2.2 关键参数
| 项目 | 数值 |
|---|---|
| 工作电压（VBUS） | 4V ~ 21V |
| 程序空间 | 1.5KW OTP |
| RAM | 96字节 |
| 指令集 | 95条有效指令，大部分单周期 |
| 系统时钟 | 最高12MHz（IHRC校准可调到12MHz） |
| 定时器 | 1个16位计数器 + 1个8位PWM生成器 |
| IO | 5个GPIO + DP/DM/CC1/CC2/GATE专用 |
| IO驱动能力 | 大部分IO 16mA/18mA，PA4/PA6为0.33mA/0.37mA |
| 工作温度 | -40°C ~ +85°C |
| 掉电功耗 | 0.24μA（5V）/ 0.15μA（3.3V） |
| 省电功耗 | 3.0μA（5V） |
| 封装 | SOT23-6 / DFN(2×2mm) 6/8脚 / SOP8 / ESSOP10 / DFN(3×3mm) |

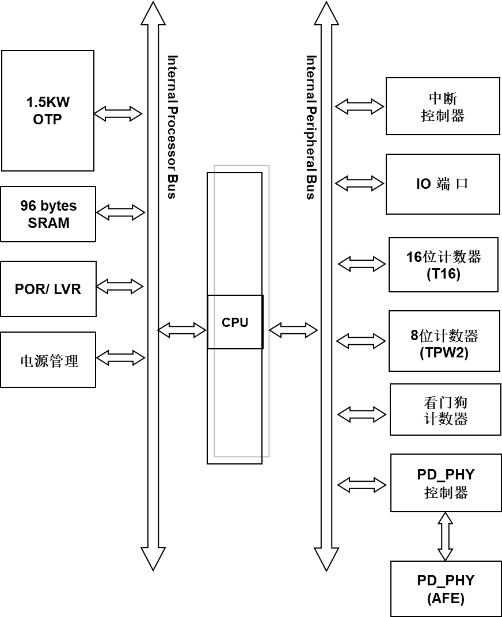

PUD310 架构图
2.3 LVR（低压复位）有16档可选
从1.8V到4.5V一共16个档位：
4.5V、4.0V、3.75V、3.5V、3.3V、3.15V、3.0V、2.7V、2.5V、2.4V、2.3V、2.2V、2.1V、2.0V、1.9V、1.8V
系统跑多快就设多高的LVR。12MHz建议2.3V以上，1.5MHz可以低到1.8V。这种精细度在8位MCU里不算多见。
2.4 画板注意点
- PUD310工作电压4V-21V，VBUS直供就行，不用额外降压
- GATE是开漏输出，需要外接上拉到MOSFET栅极
- CC1/CC2虽然能扛24V，Layout上ESD保护还是建议做
- VDD到GND退耦电容用0.01μF，注意编程时不要用更大的值，否则会失败
- 烧录走DP(PA4)/DM(PA6)，需要5S-P-003x Writer，旧版3S-P-002不支持
- 编程时VBAT最高到9.5V，确认外围电路能承受

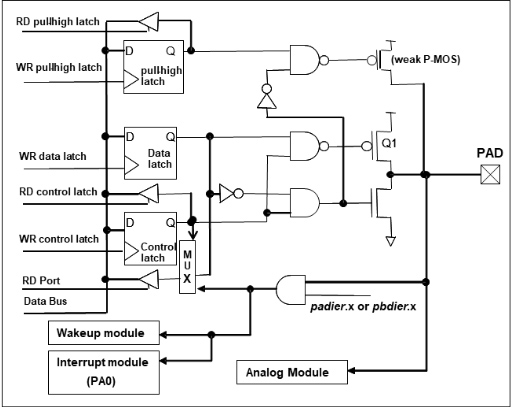

IO 引脚缓冲区硬件图
三、应广到底好在哪？说几个实在的点
3.1 省钱
OTP省了Flash成本，RISC核省了晶圆面积，成熟工艺保了良率。消费电子年出货百万级的项目，直接选OTP方案，BOM成本能压到很低。很多白家电品牌的降本方案就是靠应广实现的。
3.2 开发上手不难
- IDE自带编译器和仿真，装好就能用，不用折腾环境
- 95条指令，学过51的半天就能上手
- .ADJUST_IC一句指令就把系统时钟、IHRC校准、工作电压全设好了
- Writer支持在线烧录和COB合封烧录
- 数据手册、应用笔记（APN004/APN011等）都有中文版
3.3 集成度高，外围省
PUD310这一颗里塞了：USB PD PHY + 多路电压比较器（DP/DM端4档+CC端3档）+ GATE驱动 + LDO稳压器 + Bandgap基准（1.2V±4%）。原来要两三颗芯片做的事，一个SOT23-6搞定。BOM简了、PCB小了、成本跟着降。
3.4 宽电压省事
LVR 水平的选择在程序编译时进行。使用者必须结合单片机工作频率和电源电压来选择 LVR，才能让
单片机稳定工作PUD310能吃4V-21V，5V/9V/12V/15V/20V的PD标准档位通吃，不用额外搞降压。对PD应用来说省了很多事。
3.5 代理商能帮你啥
说实话，芯片不是买了就能用。我们逐高电子作为应广官方代理，日常干的事包括：
四、适合用应广的场景
4.1 USB PD充电器/充电宝
PUD310做Sink端控制器，配合主控SoC完成PD协议握手。内置PD PHY省了外挂协议芯片，GATE控制MOSFET通断VBUS，呼吸灯显示状态。一个紧凑的方案就出来了。
系统大概长这样：
VBUS → PUD310供电
→ 功率MOSFET ← PUD310的GATE脚控制
→ 输出VBUS
4.2 Type-C接口家电
越来越多的家电（电饭煲、风扇、加湿器、空气炸锅）用Type-C供电。PUD310做协议握手，再配个应广的PMS/PFS做主控——同品牌方案，兼容性最好。
4.3 便携式消费电子
- 电子烟/加热不燃烧：小封装、低功耗、电池欠压保护
- 电动牙刷/剃须刀：充电管理+电机PWM调速
- 穿戴配件：μA级待机、IO唤醒
4.4 传统小家电升级
- 风扇：PWM无级调速 + LED指示
- 咖啡机/电水壶：NTC温度检测 + 加热控制 + 定时
- 智能灯具：调光调色 + 场景切换
五、选型和量产要注意的坑
5.1 选型逻辑
先捋清三个问题：
① 需要USB PD吗？
- 要 → PUD310系列（原生PD/BC1.2支持）
② 需要ADC吗？
- 要 → PMS（OTP）或 PFC（Flash）
- 不要 → PMC（OTP）或 PFS（Flash）
③ 需要反复调试吗？
- 要 → Flash系列（PFS/PFC）
- 量大定型了 → OTP系列（PMC/PMS），成本最优
封装就看你板子空间：极小→SOT23-6/DFN；常规→SOP8；需多IO→ESSOP10。
5.2 量产最容易踩的坑
OTP只能烧一次，务必先充分验证
开发阶段一定用Flash/MTP型号跑完所有验证，确认没问题了再切OTP量产。这个真的有人吃过亏，一次烧录不成功整批报废。
IHRC校准受封装影响，要预留补偿：IHRC是在烧录时一次性校准的。如果用COB或黑胶封装，塑封后频率会偏慢（通常0.5%-1%）。建议在QTP（晶圆代烧）时把目标频率调高0.5%-1%做补偿。参考应广的应用笔记。
LVR和系统频率要匹配：
| 系统时钟 | 建议最低VDD | 建议LVR |
|---|---|---|
| 1.5MHz | ≥1.8V | ≥1.8V |
| 3MHz | ≥2.0V | ≥2.0V |
| 6MHz | ≥2.0V | ≥2.0V |
| 12MHz | ≥2.3V | ≥2.3V |

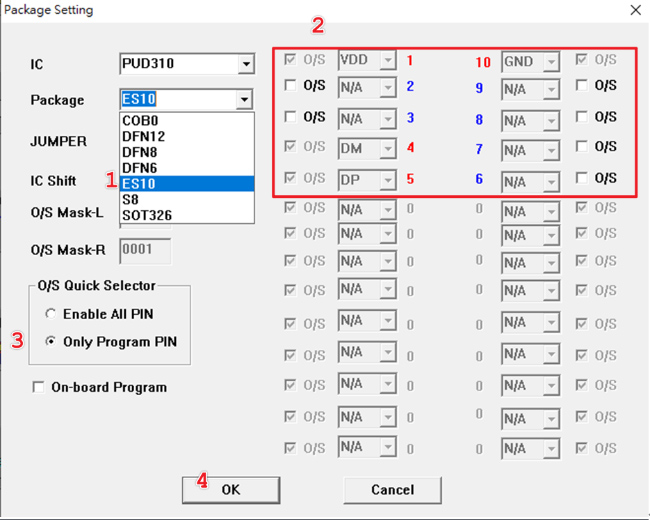

PUD310烧录要用对工具：
- 烧录脚：DP(PA4)、DM(PA6)、VDD、GND共4根
- 必须用5S-P-003x Writer，旧版3S-P-002不支持
- 编程时VBAT最高到9.5V，确认周边不会出问题
- Jumper7转接板参考Writer手册第5章
退耦电容别选大：VBAT和GND之间接0.01μF，不要超过这个值，否则编程会失败。
六、最后说几句
32位MCU越来越便宜，Arm核满地跑，但应广这种8位单片机还是有自己的生存空间。不是因为8位比32位强，而是对很多应用来说够用了——简单的IO控制、定时、PWM、低功耗待机，这些场景里选32位纯属浪费。
应广的产品思路很务实：不堆料，不画大饼，把成本做到极致，把功耗压低，把该集成的集成好。对于功能明确、成本敏感的产品，确实是个值得考虑的方案。
我们逐高电子做应广的代理有些年头了，从选型到量产都积累了不少实际经验。正在评估应广方案的朋友，或者遇到了什么具体问题，欢迎找我们聊聊。
