图：FPPA IDE 主界面（请替换为真实截图）

用户痛点：下载IDE后不知如何建工程，编译报错，烧录器无法连接。

• 1. 获取官方工具 → 官网 www.padauk.com.tw 下载最新版 FPPA IDE 和对应芯片 Device File。
• 2. 安装驱动 → 连接仿真器/烧录器前先安装USB驱动，Win10需禁用驱动签名。
• 3. 新建工程 → File → New Project → 选择芯片型号（如PFS154）→ 语言选择 Mini-C 或汇编。
• 4. 编写代码并编译 → 编译生成 .PDK 文件。
• 5. 烧录 → 使用 PDK Writer 或 MCU Writer 1.06 软件下载到芯片。

图：《应广单片机 MINI-C编程指南》

Mini-C vs 标准C差异：Mini-C是ANSI C子集，专为应广MCU优化。以下为核心限制和用法：

• 变量类型：BYTE, WORD, BIT, LONG，int默认为8位。
• 禁止递归，函数指针受限，局部变量不宜过多。
• 乘除运算：不支持 * / 操作符，需用移位或查表替代。
• 延时函数：_delay_us(10); _delay_ms(100); 参数必须为常数。
• 完整LED闪烁代码（PFS173）：

#include "include/pdk.h"
BYTE led @ PA.3;

void main() {
    while(1) {
        led = 1;
        _delay_ms(500);
        led = 0;
        _delay_ms(500);
    }
}


图：MCU Writer 1.06 烧录软件界面

常见报错：“Device not found”、“烧录超时”、“ID不匹配”。

• 1. 使用官方推荐组合：MCU Writer 1.06 + 官方IDE，此为最稳定方案。
• 2. 隔离电源：在线烧录时，系统工作电源与烧录电源共用易失败。在芯片VDD输入端串入0Ω电阻或肖特基二极管隔离。
• 3. 硬件连接：检查烧录座顶针是否氧化，芯片方向是否正确，烧录器固件版本需更新。
• 4. OTP芯片注意：PMS150C只能烧一次，务必先用MTP芯片（PFS系列）验证代码。
• 5. 机台抗干扰：半自动机台烧录PMS150G时，PA5脚串100Ω电阻可降低误码率。

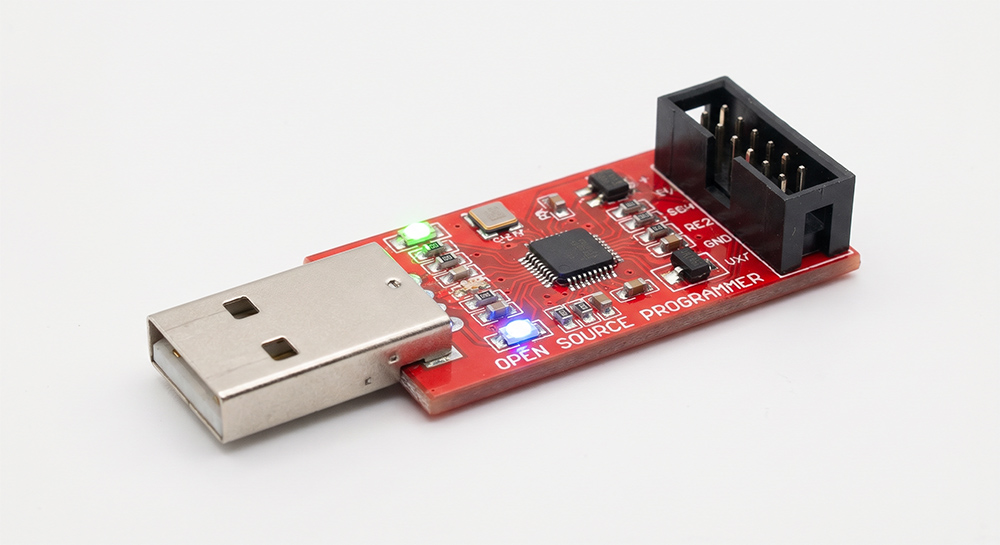

图：开源编程器 EASYPDKPROG 实物

• 方案A（官方无仿真器）：官方IDE可直接生成.PDK烧录文件，配合PDK Writer即可烧录，无需仿真器。
• 方案B（开源工具）：使用 EASYPDKPROG 或 FreePDK-Writer，支持PMS150C/PFS154等，成本低于50元。
• 方案C（二手原厂）：闲鱼购买二手PDK Writer，约150-200元，可靠稳定。

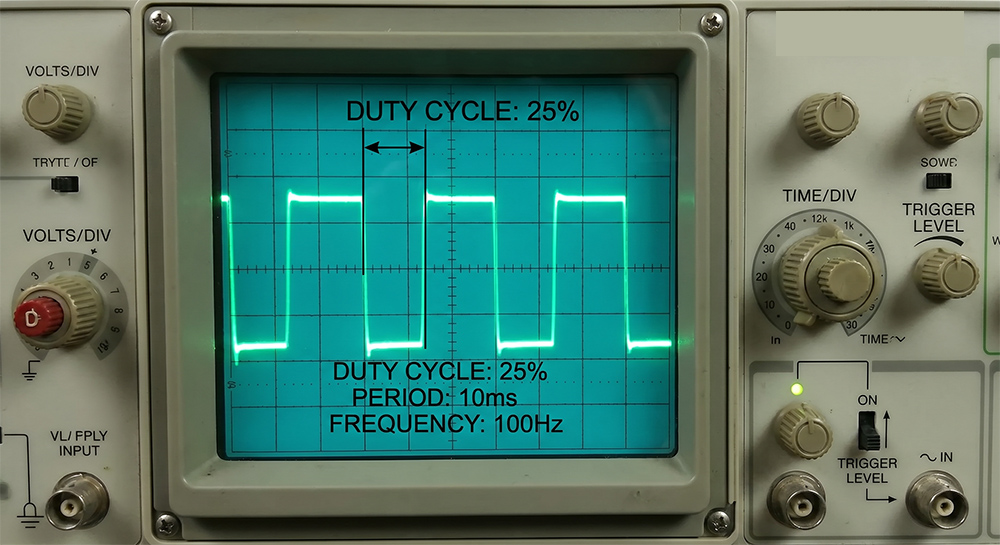

图：PWM输出波形示意图

以PFS173为例，使用TMR2产生10kHz PWM，占空比50%。

#include "include/pdk.h"

void main() {
    // 设置PA0为PWM输出
    PAC = 0b11111110;
    // 配置TMR2为PWM模式，时钟源Fosc/1
    T2CK = 0b00000000;   // 预分频1:1
    T2C = 0b10000000;    // 使能PWM输出
    // 设置周期寄存器 (10kHz @ 16MHz)
    T2PR = 1600;         // 1600个时钟周期 = 10kHz
    T2D = 800;           // 占空比50%
    while(1);
}

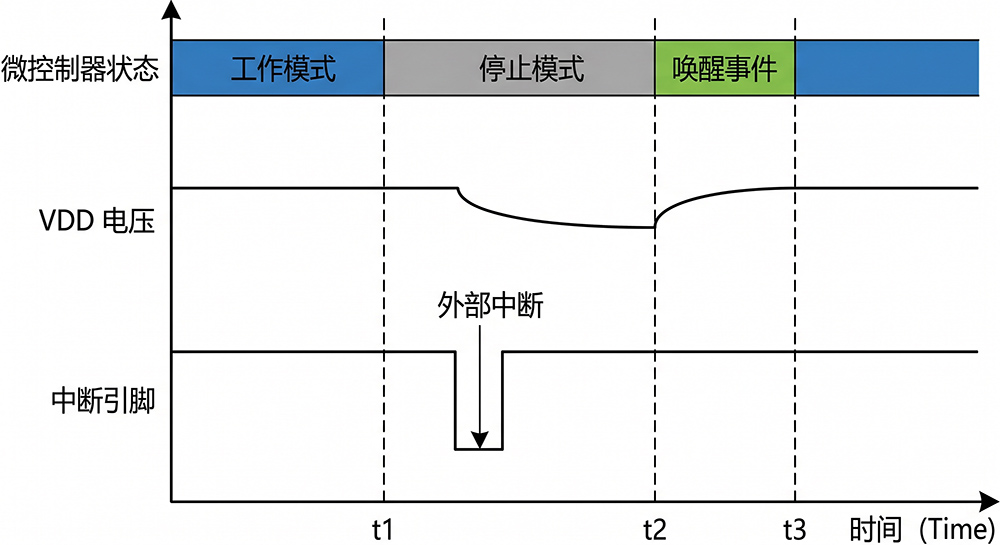

图：低功耗唤醒时序图

• 1. 关闭不必要的外设：ADC、PWM、看门狗等。
• 2. 配置LVR（低电压复位）：设置为较高阈值避免误复位。
• 3. 进入STOP模式：执行 __stop(); 指令。
• 4. 设置唤醒源：外部中断、定时器溢出等。

#include "include/pdk.h"
// 进入STOP模式，使用外部IO中断唤醒
void main() {
    // 配置PA5为下降沿中断
    INTEG = 0b100000;   // PA5中断使能
    PA_IE = 0b100000;   // 开启PA5中断
    while(1) {
        __stop();       // 进入休眠
        // 唤醒后继续执行
    }
}

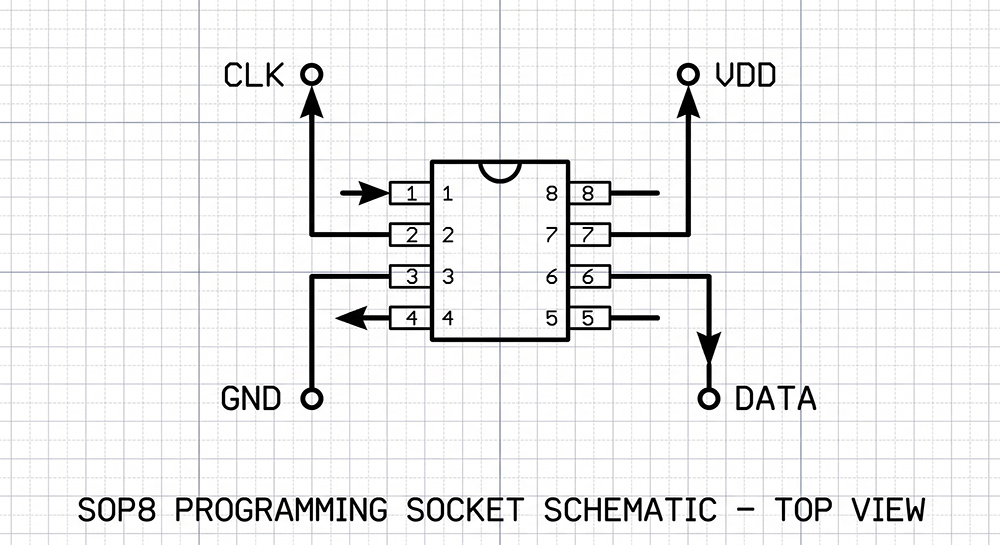

图：SOP8烧录座与芯片连接示意

通用PDK烧录器与芯片连接引脚定义（以SOP8为例）：

• VDD → 芯片电源引脚
• GND → 地
• SDA (DATA) → 芯片PA0/DATA脚
• SCK (CLK) → 芯片PA1/CLK脚

图：应广单片机系列选型速查表

• OTP系列 (一次烧录)：PMS150C (6脚, 低价)、PMS150G (8脚, 带ADC)，适合极致成本。
• MTP系列 (可重复烧录)：PFS122 (8脚, FLASH)、PFS173 (20脚, 多PWM/ADC)，用于开发调试。
• 电机驱动专用：PFS232 支持互补PWM，适合BLDC。
• 典型应用：剃须刀、电子秤、温控器、遥控器、无线充、电动牙刷、LED驱动。

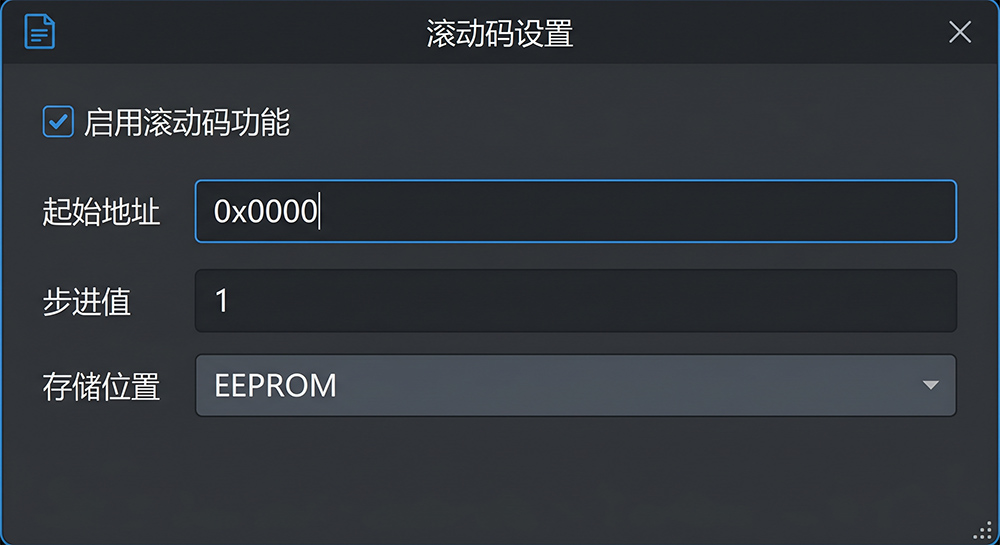

图：PDK Writer中滚码配置界面

实现步骤：

• 1. 在PDK Writer中打开 .PDK 文件，启用“Rolling Code”功能。
• 2. 设置起始值（如0x0001）和步长（1），选择存储地址（通常放在ROM末尾）。
• 3. 代码中读取该地址的值：

// 假设滚码存放在ROM地址0x3FF (PMS132示例)
BYTE rolling_code @ 0x3FF;
void main() {
    // rolling_code 即为每颗芯片的唯一序列号
    // 可用于配对或防伪
}

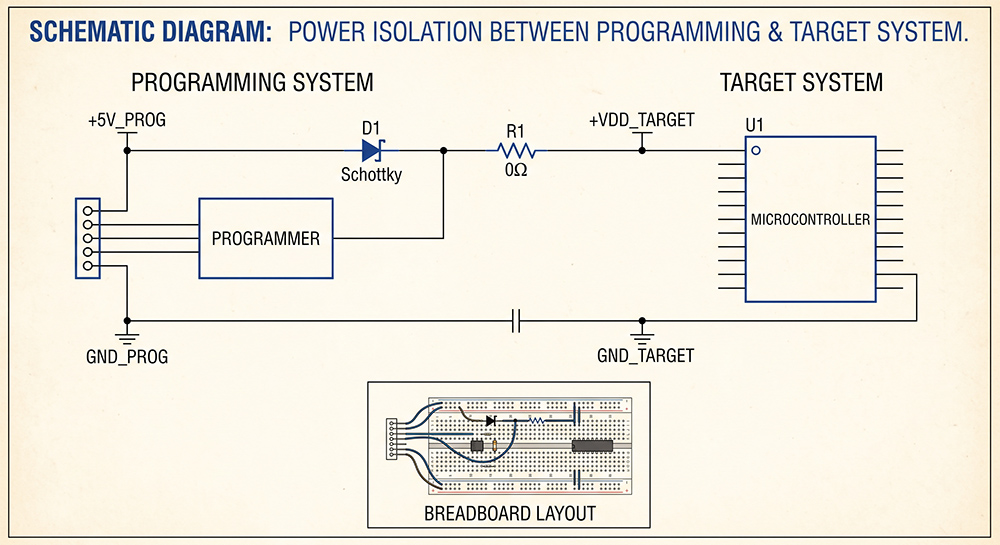

图：工作电源与烧录电源隔离方案

• 原因1：配置字（Option）不一致 → 确认仿真器与烧录软件的看门狗、LVR、时钟源设置相同。
• 原因2：供电能力 → 仿真器供电弱，实际目标板必须独立供电。
• 原因3：IO口驱动 → 仿真器输出强推挽，实际芯片可能需要外部上拉电阻。
