在成本敏感型产品中，MCU选型常见的误区，是只比较主频、位数或单价。真正决定整机BOM、PCB面积和开发周期的，往往是芯片能否把采样、定时、PWM、比较和显示偏压等任务集中完成。PMS120B的价值，正是在有限资源中把这些常用功能组合到一起。

但“集成得多”不等于“任何项目都适合”。下面不回避OTP、ADC温区、仿真和烧录限制，按真实工程条件拆解PMS120B。

一、PMS120B的核心参数，分别解决什么问题？

二、哪些产品更能发挥PMS120B的组合优势？

1. 温控、加热与传感控制类小家电

温度、电压或电流信号可以进入ADC，PWM用于调节加热功率、风扇转速或指示灯亮度，比较器承担快速阈值判断，定时器负责采样节拍和保护时序。对于暖手器、便携加热、简易温控器、香薰机、饮水类控制板等功能固定产品，这种“采样 + 控制 + 显示偏压”的组合比单看CPU位数更有意义。

2. 直流风扇、小电机、LED和蜂鸣器控制

两个8位定时器可以产生PWM，数据手册还给出了带互补死区的PWM示例，适合做亮度、速度、功率或音调控制。

3. 电池供电的定时、检测与便携设备

PMS120B的掉电模式典型电流为0.55uA@5V、0.31uA@3.3V；省电模式典型值为3.35uA@5V（ILRC条件）。所有可唤醒IO支持正常或快速唤醒选择。因此，在任务占空比较低的计时器、传感节点、便携仪表和按键唤醒设备中，可以通过“睡眠为主、短时采样和执行”的架构降低平均功耗。

4. 需要简单段码显示的低成本设备

内置VDD/2 LCD Bias生成器可为最多5x9点阵LCD显示提供偏压资源，适合定时器、温湿度显示、状态表头和小型仪表等基础人机界面。设计时应核对COM引脚复用、LCD玻璃参数、刷新方式与实际显示效果，不能把“LCD Bias”简单等同于任意规格的完整LCD控制器。

三、真实开发案例：温控风扇如何迁移到PMS120B？

公开项目事实：NTC采样 + 分档控制 + 25kHz PWM

立创开源硬件平台在2024年12月公开了一个已经打样、焊接和测试的三路独立温控风扇调速器。原项目使用CH32V003F4P6，采用100K、B3950 NTC热敏电阻与分压电阻完成温度采样；程序通过定时器触发ADC采样，控制更新频率为1Hz，并使用25kHz PWM调节风扇。项目把20-80°C划分为8个速度区间，同时公开说明了倒灌、布局和丝印等已知问题，因此它比没有测试记录的“概念方案”更适合作为真实开发案例参考。

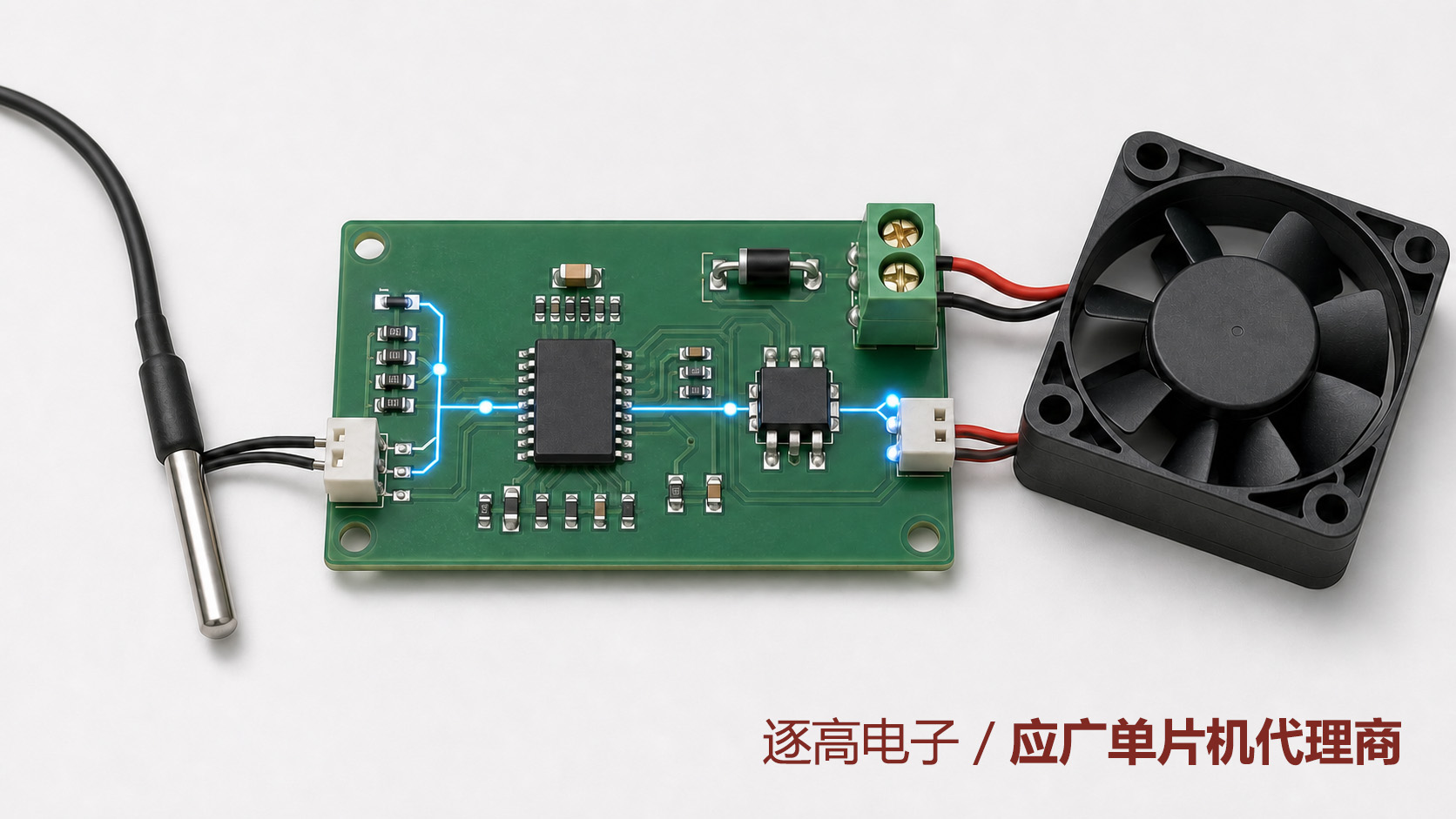

原创工程示意图：NTC温度探头 → PMS120B ADC采样与控制 → PWM → 外部MOSFET功率级 → 直流风扇。图片用于说明信号链，不是可直接生产的原理图。

PMS120B等效实现原理

为什么不能照搬公开项目的100K NTC参数？

公开案例使用100K、B3950 NTC，但PMS120B数据手册提醒，模拟源阻抗会影响采样电容充电；在500kHz输入条件下，建议源阻抗不超过10kΩ。温度信号变化很慢，并不等于可以忽略采样建立时间。迁移时应按目标温区重新计算NTC分压网络的戴维南等效阻抗，必要时降低阻值、延长采集时间或加入缓冲器，再在真实PCB和全温范围内校准。

一个可执行的控制流程

1. 上电后完成IHRC校准、IO方向、ADC参考、Timer16、Timer2 PWM和看门狗初始化。
2. Timer16按固定周期触发采样；连续采集16个ADC值，去除最大值与最小值后求平均。
3. 使用查表法把ADC值转换为温度区间。若分压网络以VDD供电且ADC也以VDD为参考，可形成比率测量，降低供电变化造成的比例误差。
4. 加入2-3°C迟滞，避免温度位于边界时PWM来回切换。阈值可按产品需求设定，不能把示例值当成通用标准。
5. NTC开路或短路时进入故障策略；散热风扇通常设为满速更安全，同时记录或显示故障状态。

// 原理级伪代码：阈值仅作开发说明，不是量产参数
每10ms:
    adc_buffer加入一次NTC采样值

每1s:
    adc_value = 去极值平均(adc_buffer)
    if ADC越界:
        PWM = 100%          // 散热失效保护策略示例
        fault = SENSOR_FAIL
    else:
        temperature = NTC查表(adc_value)
        PWM = 带迟滞的分档或线性控制(temperature)
    喂看门狗

四、12位ADC不是一句“精度更高”就能讲完

PMS120B的ADC是最值得展开、也最容易被误写的卖点。规格书给出的12位分辨率条件为0-50°C；在-40-85°C扩展温区，分辨率指标按10位。12位模式下，DNL为±4 LSB、INL为±8 LSB，且相关带星号项目属于设计参考值，并非每颗芯片逐一测试。它适合一般传感与控制，不应未经标定就宣称达到仪器级绝对精度。

1. 参考电压可选VDD、4V、3V、2.4V、2V、1.6V和1.2V Bandgap。先根据被测信号范围选参考，再计算分辨率和余量。
2. 规格书建议ADC时钟以2us工作。系统时钟改变后，ADCM分频也要同步调整。
3. 输入频率为500kHz时，模拟信号源阻抗建议不超过10kΩ；高阻传感器通常需要更长采集时间或前端缓冲。
4. 模拟引脚应设为输入，关闭弱上拉或下拉，并通过PADIER/PBDIER关闭数字输入，减少漏电和数字噪声。
5. 量产前要在最低与最高电压、全温区、最差源阻抗和真实PCB上校验，不要只在开发板室温条件下判断。

五、性能与低功耗如何一起评估？

PMS120B的IHRC通常校准到16MHz，系统时钟可选择分频。规格书给出的上限关系很清楚：VDD不低于3.0V时可运行到8MHz，VDD不低于2.2V时可运行到4MHz，VDD不低于1.8V时可运行到2MHz。低电压并不代表所有频率都可用，LVR也必须与工作频率匹配。

在5V、系统时钟IHRC/16 = 1MIPS条件下，工作电流典型值为0.9mA。对简单控制任务，合理的做法不是长期满速运行，而是按任务需要选择时钟、尽快处理、及时进入省电或掉电模式。

六、OTP是量产优势，也是开发流程约束

OTP的核心特征是一次性编程。它适合软件冻结后稳定量产、成本敏感、现场不需要升级的产品；但如果需求频繁变化、需要参数反复写入、远程升级或售后修复，Flash、MTP或EEPROM型MCU通常更合适。选择PMS120B前，应先回答“软件是否真的能冻结”，而不是只问芯片价格。

• 开发阶段要保留版本管理、回归测试和足够样片，烧录前锁定代码、Code Option、校准电压及校验值。
• 数据手册明确要求使用5S-P-003x烧录器；3S-P-002x或更早设备不支持PMS120B。
• 合封或在板烧录时，PA5最小编程电压为9.0V，最大供电电流约20mA；外围器件必须能承受且不能钳位该电压。
• 使用ICE时要对照规格书列出的仿真差异，尤其是ADC参考、PWM、下拉、快速唤醒和看门狗行为。
• 时钟切换必须先切到新时钟，再关闭旧时钟；同时切换并关闭原时钟可能导致MCU死机。

七、PMS120B与PMS120怎么选？

在本次公开检索样本中，PMS120与PMS120B的宏观资源都被归入12位ADC、最多14 IO、2KW程序空间、128 Bytes RAM、5路LCD Bias、双8位PWM和比较器这一档；但这不足以证明两者在寄存器、硅版本、Code Option、工具支持和电气细节上完全兼容。

八、PMS120B适合与不适合的项目

更适合

• 功能相对固定、软件可以在量产前冻结的消费电子或小家电。
• 需要多路阻性或模拟采样、两路8位PWM、比较器和简单LCD Bias的控制板。
• 电池或1.8-5.5V直流供电，任务规模适合2KW OTP与128 Bytes RAM。
• 对BOM、PCB面积、封装选择和量产成本敏感，同时愿意做实片边界验证。

需要换型或重新评估

• 需要OTA、现场升级、频繁改写参数或小批量长期迭代。
• 需要硬件UART、SPI、I2C、USB、CAN或复杂通信协议；当前规格书未列出这些外设。
• 需要全温区保证12位有效分辨率、仪器级绝对精度或更高采样性能。
• 需要复杂UI、联网协议栈、较大数据缓冲、三相电机FOC或多路高分辨率功率PWM。
• 生命安全、紧急安全或失效可能造成人身伤害与重大财产损失的关键应用。

常见问题FAQ

结语：让参数回到真实任务，才是高性价比

PMS120B的吸引力，不在于追求更高位数或更大存储，而在于把12位ADC、双PWM、比较器、低功耗、IO唤醒和基础LCD Bias放进一个面向量产的8位OTP平台。对于功能边界清楚的小家电与传感控制项目，这种集成度有机会减少外围器件和PCB资源。

真正稳妥的选型结论，应来自四件事：按温区核对ADC指标，按电压核对系统频率，按复用关系完成引脚表，按量产流程验证仿真与烧录。做到这些，PMS120B才能从“规格看起来合适”，变成“项目里真正可用”。
