PFC232 双 FPPA 12V 风扇温控器 工程参考设计

在低成本温控器中，ADC 采样、PWM 调速、LCD 刷新和按键处理往往挤在同一条主循环里。显示刷新稍有延迟，采样周期就可能漂移；界面代码直接改写 PWM，又可能绕开软启动和保护。本案例以一台 12V 两线直流风扇温控显示器为对象，把 PFC232 的两个 FPPA 划分为实时控制域与人机交互域，并用一套可核对的 14 路 IO 预算、电路结构和共享数据代码把方案闭合起来。

1. 为什么选择 PFC232 做多任务温控器

应广官方产品资料将 PFC232 列为双 FPPA、12 位 ADC 型 MTP MCU。公开参数包括 2KW MTP 程序空间、128 Bytes SRAM、最多 14 个 IO、最多 12 路 12 位 ADC、两个 8 位 PWM 与三路 11 位 PWM，并支持 VDD/2 LCD。器件页还列出单/双处理单元运行模式、比较器、OPA 与可配置时钟等资源。

这些资源并不意味着功能可以不受约束地全部打开。PFC232 的 RAM 和 IO 都很紧，因此本案例遵循三条原则：不用浮点数、不让两个 FPPA 抢同一外设、先做引脚预算再画板。若需要先了解 FPPA 架构、IDE 与烧录流程，可同时阅读逐高电子的应广 PADAUK 微控制器开发解析。

2. 案例需求：12V 风扇温控显示器

控制器从受保护的 12V 直流电源取电，经过稳压后给 PFC232 供电。NTC 探头检测环境或散热器温度，三位段码 LCD 显示当前温度或设定值；三个按键通过电阻梯共用一个 ADC 通道；PWM 经栅极电阻驱动外置 N 沟道 MOSFET，再由 MOSFET控制两线风扇电流。

• 温度范围：软件示例按 5.0℃～60.0℃设定，实际由 NTC 和目标产品限定。
• 显示：3COM × 8SEG，共 24 个可控段，可组织三位数字、小数点及必要状态符号。
• 按键：SET、加、减三键共用一条 ADC_KEY，另外保留开路和非法区间。
• 控制：温差决定 PWM；由停止进入运行时，先以高占空比启动 350ms，再回到调节值。
• 保护：NTC 开路或短路时关闭 PWM并显示故障。两线风扇没有转速反馈，因此不能宣称具备闭环堵转诊断。

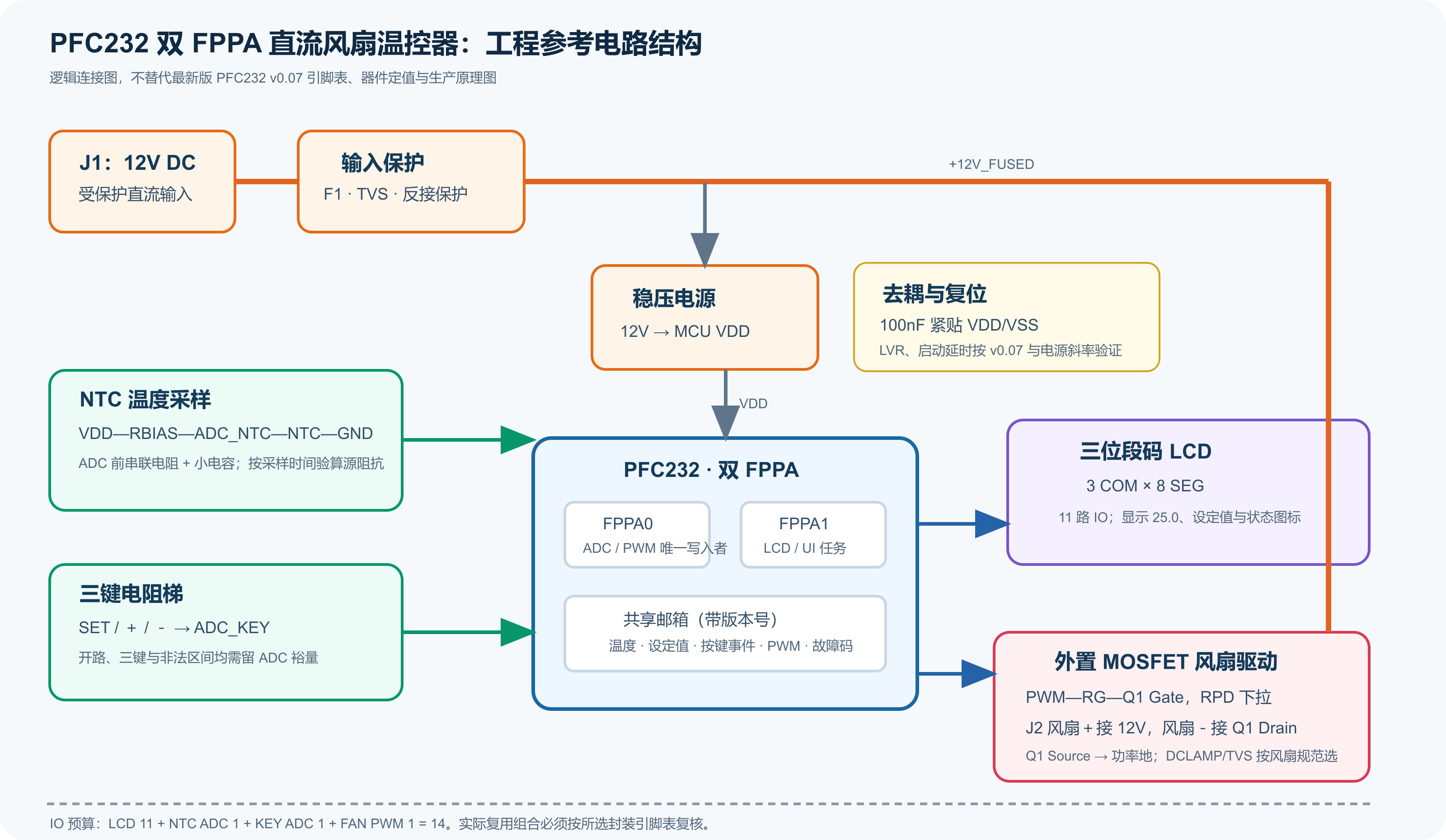

3. 电路结构与 14 路 IO 预算

3.1 为什么按键也交给 FPPA0 采样

按键属于界面，但按键电阻梯占用 ADC。为了避免两个 FPPA 同时切换 ADC 通道和采样时钟，本设计仍由 FPPA0 每 10ms 采一次 ADC_KEY，然后把按键事件编号写入共享邮箱；FPPA1 只解释“加、减、设置”的业务含义。

3.2 PFC232 能不能直接驱动风扇

不能。PFC232 的 PWM 引脚只负责逻辑控制。12V 风扇电流由外置逻辑级 N 沟道 MOSFET承担：风扇正端接受保护的 12V，负端接 Q1 Drain，Q1 Source 回到功率地。栅极需要串联电阻和下拉电阻；钳位二极管或 TVS 应按风扇内部结构、关断过冲和器件额定值选取。

3.3 封装与复用关系必须在画板前锁定

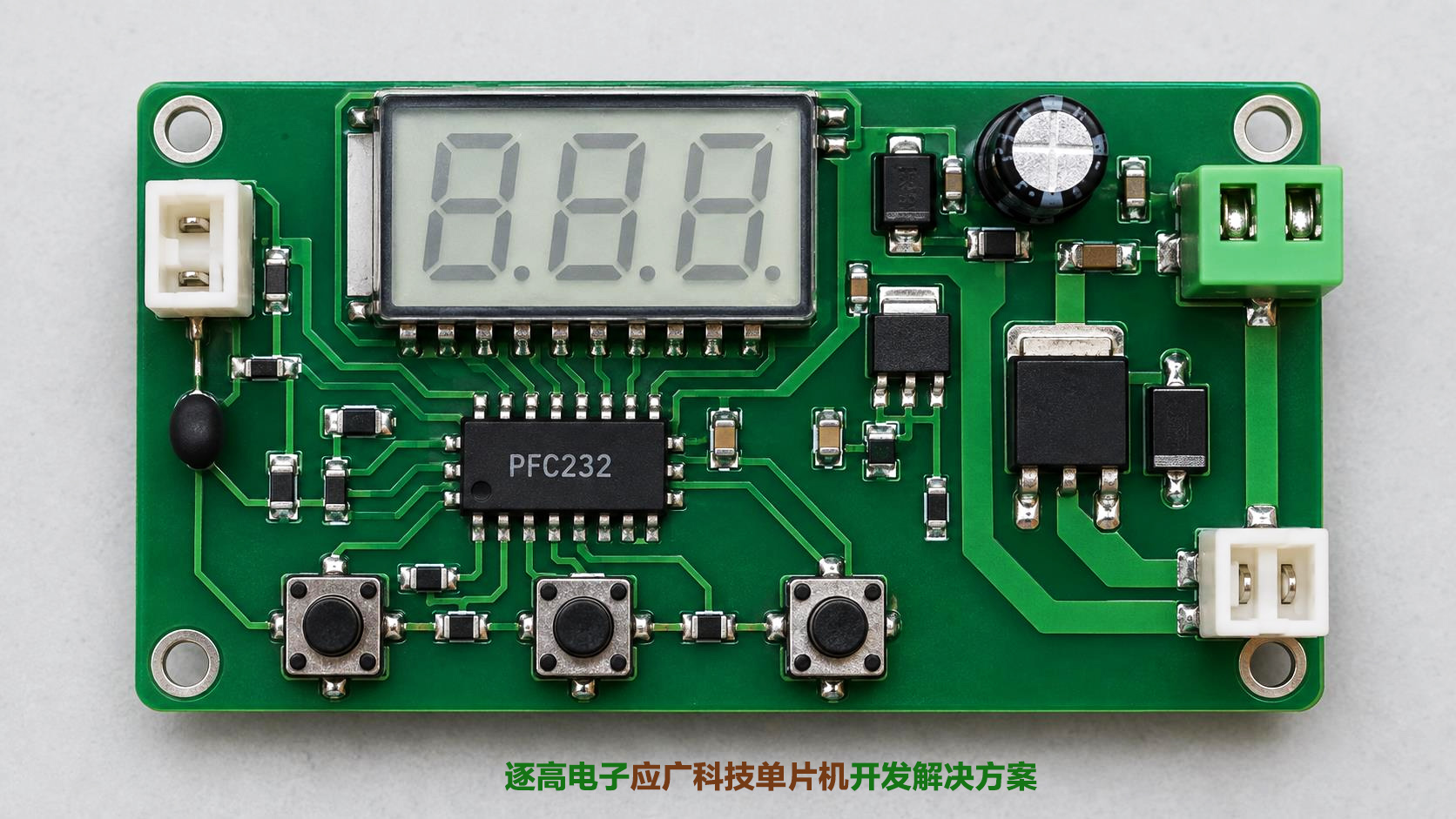

本案例的逻辑预算为 14 路 IO，因此应优先核对能够提供足够可用引脚的 PFC232 封装；从引脚数量看，SOP16 可作为候选起点，但这不等于已经完成选型。工程师仍需依据 v0.07 引脚表逐项确认 3COM、8SEG、两路 ADC 与一路 PWM 能否在同一封装中同时映射，并检查电源脚、烧录脚及复用冲突。只有复用表闭合后，图 2 的功能网络才能转换成可生产原理图。

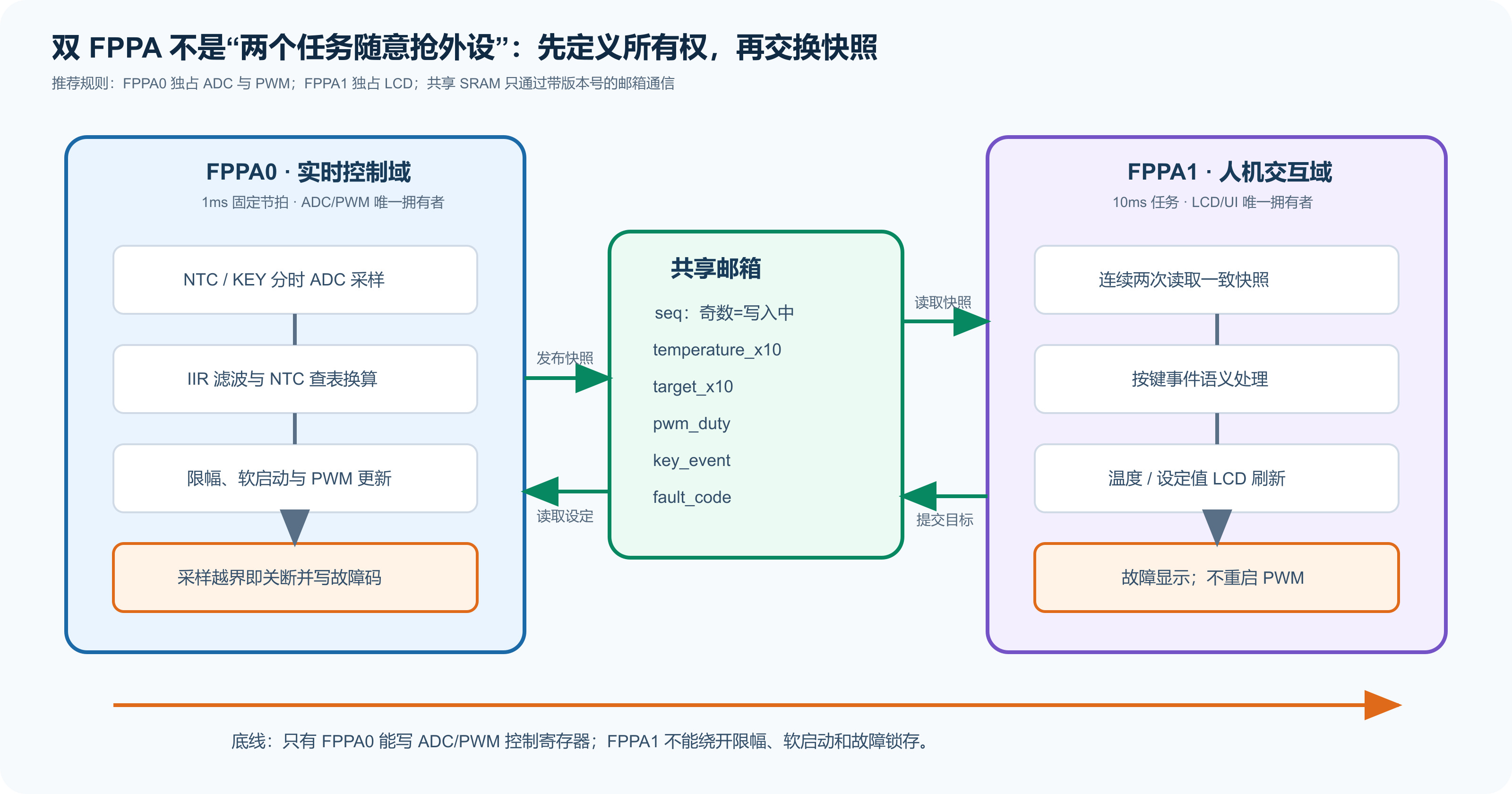

4. 双 FPPA 的正确分工：外设只能有一个主人

双 FPPA 最容易出现的问题不是算力不足，而是资源竞争。例如 FPPA0 正在切换 ADC 到 NTC 通道，FPPA1 又为按键切换 ADC 通道；或者控制域刚执行故障关断，界面域根据用户命令重新写入 PWM。解决方法是为每个外设规定唯一拥有者。

共享邮箱为什么要拆成两个方向

状态邮箱只允许 FPPA0 写、FPPA1 读；命令邮箱只允许 FPPA1 写、FPPA0 读。若把状态和命令混在同一个结构体中，FPPA0 发布温度快照时可能覆盖 FPPA1 刚写入的目标值。双向各自单写者的结构更容易证明数据一致性，也更适合 8 位 MCU 的 16 位变量同步。

5. 核心代码：共享数据同步、NTC 采样与 PWM 软启动

PFC232 是 8 位架构，16 位温度或占空比变量通常不能假定一次读写完成。如果 FPPA1 恰好在 FPPA0 写入两个字节之间读取，就可能得到一个混合值。下面采用版本号保护：写入前把序号变为奇数，全部写完后变为偶数；读取方只有在前后序号相同且为偶数时才接受数据。

static bool read_snapshot(control_snapshot_t *out)
{
    uint8_t before = g_mail.seq;
    if (before & 1u) return false;           /* FPPA0 正在写 */

    out->temperature_x10 = g_mail.temperature_x10;
    out->target_x10      = g_mail.target_x10;
    out->pwm_permille    = g_mail.pwm_permille;
    out->key_event       = g_mail.key_event;
    out->key_event_id    = g_mail.key_event_id;
    out->fault_code      = g_mail.fault_code;

    return before == g_mail.seq && !(g_mail.seq & 1u);
}

控制任务使用整数滤波和 NTC 查表，避免浮点库占用有限的程序空间和 SRAM。由停止切换到运行时，代码先执行 350ms 高占空比启动，再进入最小 35% 占空比以上的温控曲线，防止两线风扇在低占空比下只抖动而不能起转。

void fppa0_control_task_1ms(void)
{
    uint16_t adc = PFC232_ADC_ReadNtc();
    if (!g_ntc_filter_ready) {
        g_ntc_filter = adc;                       /* 避免上电误判短路 */
        g_ntc_filter_ready = true;
    } else {
        g_ntc_filter += (int16_t)(adc - g_ntc_filter) >> 3;
    }

    if (g_ntc_filter < 40u || g_ntc_filter > 4050u) {
        PFC232_PWM_Disable();
        publish_fault();
        return;
    }

    temp_x10 = ntc_lookup_x10(g_ntc_filter);
    pwm = fan_command(target_x10, temp_x10);

    if (pwm && previous_pwm == 0u) kick_ms = 350u;
    if (kick_ms) { pwm = 1000u; --kick_ms; }

    PFC232_PWM_SetPermille(pwm);
    publish_status(temp_x10, target_x10, pwm);
}

完整参考代码文件：pfc232-dual-fppa-core.c。其中硬件访问函数保留为封装接口，是因为实际寄存器、引脚和启动代码必须由 PFC232 v0.07 Device Pack 与所选封装决定；本文不会把通用函数名冒充原厂 API。

6. ADC 精度与 PCB 抗干扰要点

6.1 NTC 分压的阻抗必须与采样时间一起设计

应广 APN001 指出，ADC 输入前端存在采样电容，外部信号源阻抗过高时，采样点在规定时间内无法充到目标电压。应用说明以 2µs 采样、10 位精度举例，给出的外部输入阻抗参考值最好在约 10kΩ 以内。PFC232 使用 12 位 ADC，精度要求更高，因此不能直接把 10kΩ 当成通用结论，而应依据 v0.07 的采样条件、内部阻抗、NTC 分压和滤波电容重新计算并实测。

6.2 模拟地与风扇电流回路需要分开

• NTC 分压、ADC RC 和 MCU 去耦放在同一个安静区域，模拟走线远离 MOSFET Drain 和 PWM Gate。
• 风扇电流从 12V 输入、风扇连接器、Q1 到功率地形成短回路，不能穿过 ADC 地。
• MCU VDD 旁的 100nF 去耦必须贴近供电脚；12V 输入和稳压输出另设合适的储能电容。
• ADC 按键窗口要同时覆盖电阻误差、VDD 变化、按键接触电阻和噪声，并保留非法区间。
• 电源插拔和 EFT 测试需要结合 TVS、复位门限、布线与整机结构验证，不能只依赖芯片系列标签。

6.3 首版样机的元件与控制参数从哪里起步

下面的值用于建立首版样机和实验矩阵，不是 PFC232 官方推荐值，也不是可以直接复制到量产 BOM 的固定答案。最终参数必须结合风扇数据、MOSFET 栅电荷、供电瞬态、温度范围和实测波形收敛。

6.4 样机验收要用可复现的判据

工程验收应覆盖正常控制、边界输入和故障注入。下表给出适合 EVT 阶段的项目目标示例；开发人员需要按照实际产品规范调整温度、供电范围、EMC 等级和循环次数。

7. 方案限制：哪些功能不能在原预算上继续硬加

当前 14 个 IO 已全部分配。如果产品还需要蜂鸣器、风扇测速、通信口或第二路温度传感器，应重新选择方案，而不是假设还能“挤出”引脚。可选方向包括缩减 LCD 段数、改用外置串行显示驱动器，或改选 IO 更多的器件。

此外，两线风扇只有供电和 PWM 调制，没有独立测速反馈。本案例可以检测 NTC 故障，却无法严格判断风扇是否堵转。如果堵转检测是安全要求，应改用带 FG 的三线/四线风扇，并为测速输入重新规划 IO。

8. 常见问题

9. 工程结论

PFC232 的双 FPPA 价值，不是把普通主循环机械拆成两份，而是把“必须准时的采样与控制”同“允许稍慢的显示与交互”建立硬边界。对这台 12V 风扇温控显示器而言，FPPA0 负责 ADC 和 PWM，FPPA1 负责 LCD 和界面，两个方向分别使用版本号邮箱传递 16 位数据，既符合 8 位 MCU 的实际限制，也能让故障关断、软启动和显示刷新各自可测试。

本文 canonical、作者与发布机构已按逐高电子官网配置。文中四张配图均为 JPG；配图用于解释本案例的功能关系，不代表应广原厂 PCB、Gerber 或量产原理图。
