AI小家电风扇主控一定要用32位MCU吗？应广PMS120B在ADC采样、PWM调速与安全控制中的应用选型解析

当AI进入小家电，主控选型不能只比较位数和主频。开发团队需要先分清：哪些功能依赖算力与协议，哪些功能更看重确定性、成本和失效安全。

一、为什么“AI小家电MCU怎么选”正在成为热门问题？

AWE 2026趋势资料把边缘SoC与基础控制MCU放在不同职责中：前者处理视觉与决策，后者维持低功耗控制。这个变化让选型问题从“换成更强芯片”转向“如何分配任务”。产品经理希望加入联网、语音和场景策略，工程团队还要同时控制传感误差、电机噪声、EMC、待机功耗与交付周期。是否保留8位MCU，最终取决于外设匹配、软件稳定度和异常状态，而不是市场概念。

二、8位与32位MCU的差异，体现在任务边界

三、应广PMS120B能为小家电基础控制提供什么？

应广科技于2026年7月24日发布的V0.00规格书将PMS120B定义为带12位电阻式ADC的8位OTP微控制器。它更适合功能已经收敛、模拟采样和简单驱动占比较高的控制板。

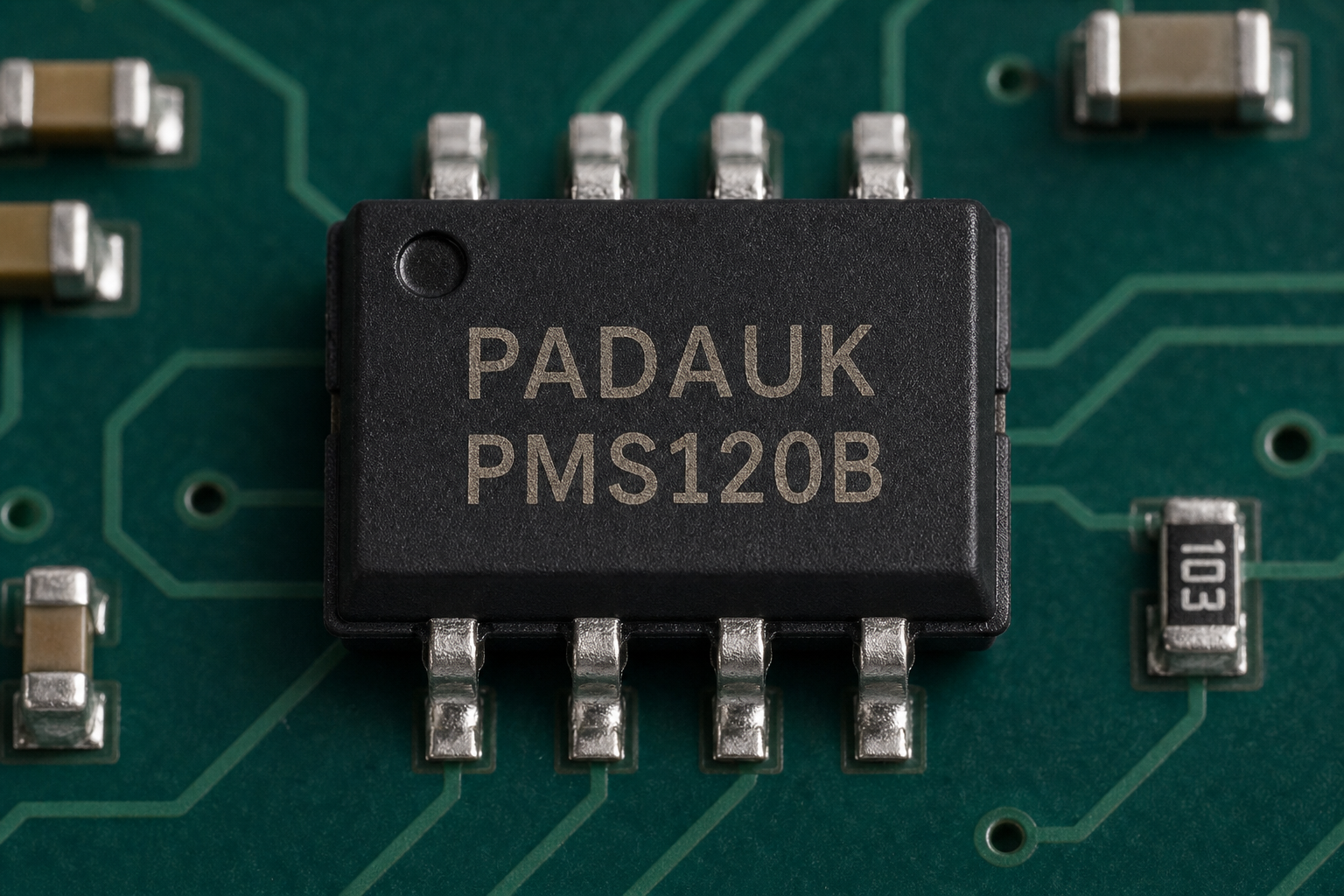

PMS120B-S08A（SOP8，150 mil）实拍风格示意图。图片由AI生成，用于呈现封装形态，不是厂家实物摄影；丝印、批次与外观以原厂样品和实际交付为准。

• 内核与存储：8位精简指令集CPU，86条指令，大部分为单周期指令；2KW OTP程序空间、128 Bytes数据空间。
• 模拟采样：最多12通道12位R型ADC，可选择VDD以及多档带隙参考电压；在-40℃至85℃指标条件下应按10位有效指标评估。
• 定时与驱动：一个16位Timer16，两个带PWM功能的8位定时器，可用于周期任务、LED调光和简单电机/风扇调速。
• 模拟判断：一个硬件比较器和1.20V Bandgap，可支持阈值检测和部分电源监控设计。
• I/O与显示：最多14个I/O，内置VDD/2 LCD Bias，最高支持5×9点阵显示。
• 供电与封装：1.8V至5.5V，-40℃至85℃；提供SOP8、SOP14、SOP16和QFN3×3-16pin封装。

四、分层架构：智能模组处理交互，PMS120B负责现场控制

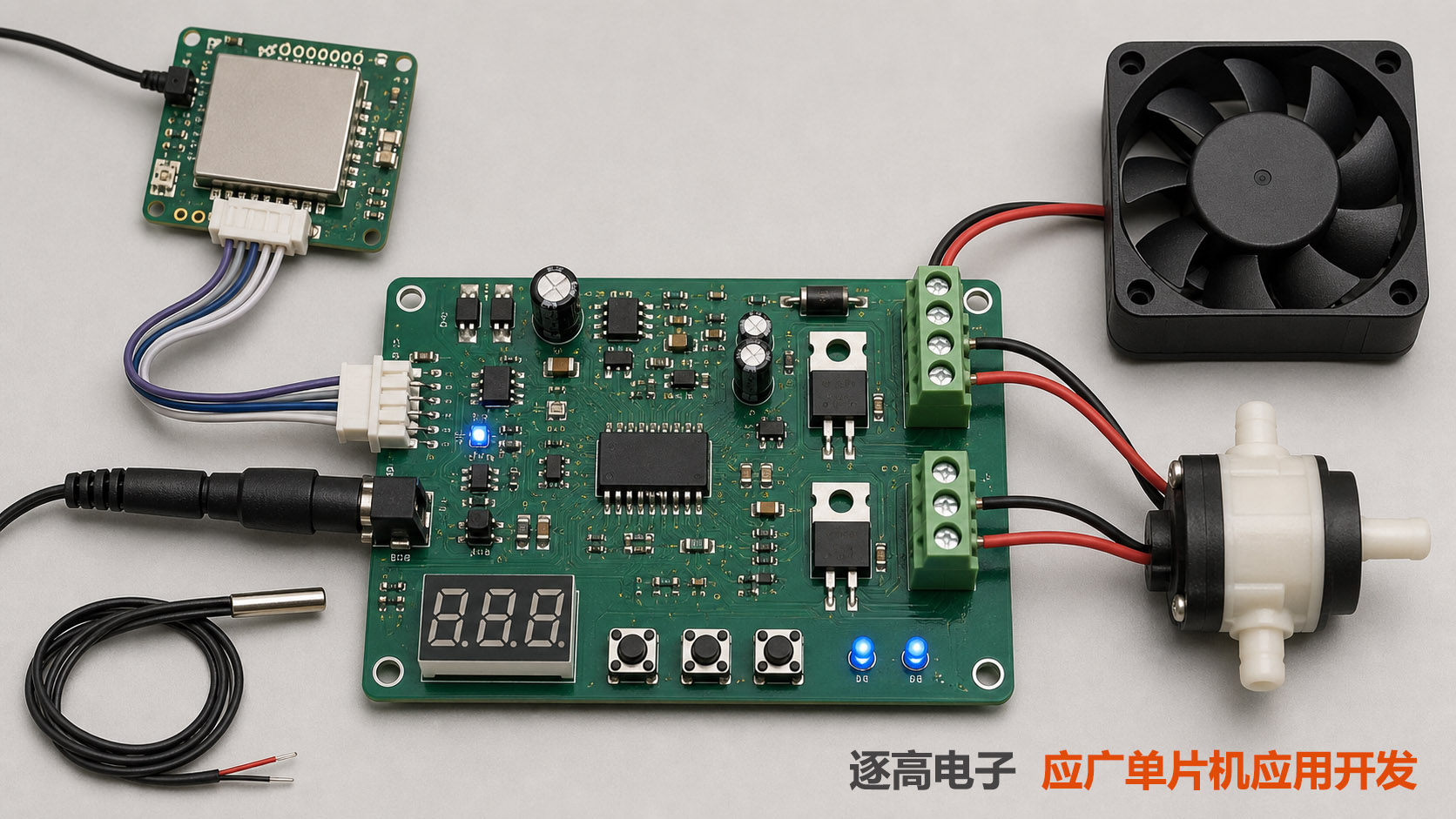

原创工程示意图：高层AI/联网模组与本地基础控制板分工。图片用于解释系统架构，不是量产原理图或特定产品实物。

建议的任务分工

五、公开案例复盘：迁移难点来自资源与任务错配

公开的室内空气质量监测项目采用STM32F103C8与ESP8266，并提供程序、原理图、PCB、物料清单和实物资料。系统读取DHT11、GP2Y1014AU、MQ-2和MQ-7，通过OLED与四个按键完成显示和设置，由本地主控执行报警及风扇PWM，ESP8266负责MQTT连接。

公开任务表显示，系统同时运行五组节拍：20ms按键扫描、200ms界面与报警刷新、500ms ADC更新、2秒温湿度读取和5秒JSON上报，下行命令还会修改阈值与转速。由此可见，迁移评估不能停留在“有ADC和PWM”，还必须计算接口、缓冲、并发时序与异常分支。

5.1 逐项拆解：哪些功能能留下，哪些必须重构？

5.2 为什么不能把原代码缩小后直接烧进PMS120B？

RAM预算：压缩字段名解决不了JSON占用

一帧温度、湿度、PM2.5、烟雾和CO数据会占用数十字节，还未包含接收缓冲、数值转换、菜单状态、滤波变量与堆栈。对128 Bytes数据空间而言，继续解析JSON会挤压控制任务。更稳妥的处理是让联网模组保留JSON与MQTT，PMS120B只交换固定长度、带校验的状态；若产品必须连续上传多路数据，应终止该迁移方案。

接口代价：软件模拟会占用实时预算

原项目依靠I²C刷新OLED，并通过USART连接ESP8266。改成软件时序后，通信会与DHT11采集、按键扫描和PWM更新争用执行时间，同时扩大抗干扰测试范围。芯片单价的节省若换来更多调试与回归工作，整板成本未必下降。

测量边界：ADC码值不能代替传感器标定

MQ类传感器受预热、温湿度、负载电阻、个体差异和老化影响，粉尘检测还依赖LED脉冲与采样窗口。更细的ADC码值只缩小量化步进，无法自动得到可信的ppm或PM2.5。若产品只需按空气质量区间调节风量，可以采用分级判断；若显示具有健康含义的浓度，必须使用适合的传感器、标定方法和计量验证。

控制权限：安全状态不能被云端覆盖

当远程关机指令与过温散热需求冲突时，系统必须有固定仲裁顺序：硬件保护与传感器故障策略 ＞ 本地安全状态机 ＞ 本地操作 ＞ 云端目标值。云端可以改变运行目标，不能关闭过温、欠压、堵转或传感器开路保护。

六、重构方案：同一类空气循环产品，拆成基础版与智能版

重构从产品定义开始：基础版保留本地采样与执行，智能版增加联网与数据服务。PMS120B只进入功能已经收敛的控制层，避免通信需求侵占有限资源。

方案A：离线基础版，PMS120B独立完成闭环控制

• 输入：NTC温度、一个经过调理的空气质量模拟信号、三枚按键和可选液位/堵转信号。
• 输出：一路风扇PWM、一路水泵或指示灯PWM、蜂鸣器和简化段码/LED显示。
• 控制：自动、手动、睡眠三种状态；温度或空气质量分区调速；所有核心功能离线可用。
• 取舍：取消Wi-Fi、图形OLED与云端功能，把资源留给传感、驱动和保护。

方案B：智能版，联网模组负责数据与交互

• 联网模组负责Wi-Fi、App、语音、MQTT、OTA和复杂传感器数据处理。
• PMS120B只接收有限档位或开关命令，并独立完成PWM、按键、保护和掉线降级。
• 推荐采用少量GPIO编码或“命令＋应答＋故障”固定握手，避免在128 Bytes RAM内解析JSON。
• 一旦需要连续遥测、双向参数同步或底层在线更新，改选带硬件通信接口、Flash和更大RAM的MCU。

案例资源分配草案：先分配功能，再锁定具体引脚

6.1 PMS120B基础版的控制时序如何安排？

表中周期用于建立调度框架，量产值需结合系统时钟、PWM频率、传感器响应和体验测试确定。原则是：中断只维护时基，主循环分配任务；普通控制平滑更新，安全事件及时处理。

6.2 ADC采样不稳，应该从哪里解决？

1. 先确定参考：如果NTC分压由VDD供电且ADC也以VDD为参考，可以形成比例测量，降低VDD缓慢变化造成的比例误差；其他传感器需按输出范围选择合适参考。
2. 再算源阻抗：PMS120B规格书指出源阻抗会影响采样保持电容充电，并建议500kHz输入条件下不超过10kΩ。高阻分压不能只靠多次平均补救，应降低戴维南等效阻抗、延长建立时间或增加缓冲。
3. 处理通道切换：多路ADC轮询时，切换通道后先等待信号建立；高阻或差异较大的相邻通道可舍弃首个样本，再累计有效样本。
4. 最后做数字滤波：可在小RAM内采用8次或16次累加、去除极端值或一阶低通，不必保存大数组。滤波只能抑制随机噪声，不能修复接错参考或传感器漂移。
5. 增加故障窗口：ADC长期接近0或满量程可判为开路/短路候选，再结合持续时间确认，避免瞬态干扰直接触发故障。

6.3 风扇PWM能转，并不等于驱动设计完成

两线直流风扇、四线风扇和小水泵的控制方式不同。两线负载通常通过外部MOSFET切换电源，感性负载需要续流和浪涌处理；四线风扇通常保留恒定供电，通过专用PWM输入调速。无论哪种方式，都应测量启动电流、最低可靠启动占空比、堵转温升和电源跌落。软件上建议先给启动脉冲，再降到目标档位，并设置2–3℃或相应ADC回差，避免阈值附近频繁启停。

6.4 故障发生时，系统应给出什么动作？

6.5 从样机到OTP量产，设置七道门禁

1. 需求门禁：冻结基础版和智能版边界，不允许在OTP冻结阶段临时增加协议、菜单或传感器。
2. 资源门禁：核算最坏堆栈、RAM、程序空间、I/O复用和最长执行路径，并保留修改余量。
3. 测量门禁：使用可追溯仪器完成低、中、高三个温度点及电压上下限校验，记录整机误差而非只看ADC码值。
4. 负载门禁：验证启动、堵转、反接、浪涌、电源跌落和MOSFET温升，不用空载波形代替实际负载测试。
5. 异常门禁：逐一拔掉传感器、联网模组和按键线束，验证每个故障动作与恢复条件。
6. 环境门禁：在目标温度范围、电磁干扰、静电和长时间运行条件下验证采样与控制稳定性。
7. 烧录门禁：量产文件包含型号、版本、日期和校验值；小批试产通过后才开放OTP批量烧录，并保留追溯记录。

七、PMS120B核心控制代码：围绕小RAM和确定性任务设计

7.1 非阻塞任务调度：中断只产生时间，不处理业务

/* C风格框架：假设Timer16每1ms调用一次tick_hook() */
#define JOB_10MS   0x01u
#define JOB_100MS  0x02u
#define JOB_500MS  0x04u

volatile uint8_t g_jobs;

void tick_hook(void)
{
    static uint8_t div10;
    static uint8_t div100;
    static uint8_t div500;
    static uint8_t half;

    if (++div10  >= 10u)  { div10  = 0u; g_jobs |= JOB_10MS;  }
    if (++div100 >= 100u) { div100 = 0u; g_jobs |= JOB_100MS; }
    if (++div500 >= 250u) {                 /* 8位计数器分两次 */
        div500 = 0u;
        if (++half >= 2u) { half = 0u; g_jobs |= JOB_500MS; }
    }
}

int main(void)
{
    hardware_init_safe();                    /* 输出先关闭或进入安全态 */

    for (;;) {
        uint8_t jobs = take_jobs_atomically();

        if (jobs & JOB_10MS)  { key_scan(); module_gpio_check(); }
        if (jobs & JOB_100MS) { adc_scan_one_channel(); pwm_ramp(); }
        if (jobs & JOB_500MS) { control_update(); display_update(); }

        if (all_critical_tasks_alive()) {
            watchdog_reset();                /* 不要在固定位置无条件喂狗 */
        }
    }
}

7.2 不用大数组的ADC滤波：10次采样，去掉最大值和最小值

#define ADC_FULL_SCALE 4095u

uint16_t adc_read_filtered(uint8_t channel)
{
    uint8_t  i;
    uint16_t value;
    uint16_t minimum = ADC_FULL_SCALE;
    uint16_t maximum = 0u;
    uint16_t sum = 0u;

    adc_select_channel(channel);
    adc_wait_acquisition_time();
    (void)adc_convert_once();                 /* 通道切换后的首样本舍弃 */

    for (i = 0u; i < 10u; ++i) {
        value = adc_convert_once();
        sum += value;
        if (value < minimum) minimum = value;
        if (value > maximum) maximum = value;
    }

    sum -= minimum;
    sum -= maximum;
    return (sum >> 3);                      /* 剩余8个样本求平均 */
}

7.3 传感器故障必须先于温控算法

typedef enum {
    SENSOR_OK = 0,
    SENSOR_SUSPECT,
    SENSOR_FAILED
} sensor_state_t;

static sensor_state_t ntc_state;
static uint8_t ntc_bad_count;
static uint8_t fan_band;

void control_update(void)
{
    uint16_t raw = adc_read_filtered(ADC_NTC);

    /* RAW_SHORT和RAW_OPEN必须由实际分压方向及标定确定 */
    if ((raw < RAW_SHORT) || (raw > RAW_OPEN)) {
        if (ntc_bad_count < FAULT_CONFIRM_COUNT) ++ntc_bad_count;
    } else {
        ntc_bad_count = 0u;
    }

    if (ntc_bad_count == 0u)                    ntc_state = SENSOR_OK;
    else if (ntc_bad_count < FAULT_CONFIRM_COUNT) ntc_state = SENSOR_SUSPECT;
    else                                        ntc_state = SENSOR_FAILED;

    if (ntc_state == SENSOR_FAILED) {
        pwm_target = product_safe_pwm();       /* 散热与加热产品策略不同 */
        alarm_set(ALARM_NTC);
        return;
    }

    /* 使用0.1摄氏度定点值，避免浮点库占用程序空间 */
    int16_t temperature_x10 = ntc_lookup_x10(raw);
    fan_band = band_with_hysteresis(temperature_x10, fan_band);
    pwm_target = band_to_pwm(fan_band);
}

7.4 PWM缓启动与安全仲裁：云端命令永远低于保护逻辑

uint8_t select_pwm_target(void)
{
    if (critical_fault_active()) {
        return product_safe_pwm();
    }

    if (over_temperature_active()) {
        return 100u;                           /* 散热案例：保护优先满速 */
    }

    if ((mode == MODE_REMOTE) && module_command_fresh()) {
        return clamp_u8(module_pwm, PWM_MIN, PWM_MAX);
    }

    return local_control_pwm();                /* 掉线自动回到本地逻辑 */
}

void pwm_ramp(void)
{
    pwm_target = select_pwm_target();

    if (pwm_actual < pwm_target) {
        uint8_t delta = pwm_target - pwm_actual;
        pwm_actual += (delta > PWM_STEP_UP) ? PWM_STEP_UP : delta;
    } else if (pwm_actual > pwm_target) {
        uint8_t delta = pwm_actual - pwm_target;
        pwm_actual -= (delta > PWM_STEP_DOWN) ? PWM_STEP_DOWN : delta;
    }

    pwm_write(pwm_actual);
}

7.5 代码评审时必须问的六个问题

• 所有阈值是否来自实际样机和传感器方向，而不是从示例代码复制？
• ADC通道切换后的建立时间是否满足规格书，首样本是否需要舍弃？
• 最长任务执行时，Timer16节拍、PWM和软件通信是否仍能满足时序？
• 传感器可疑状态、确认故障和恢复正常是否有不同条件，避免故障来回跳变？
• 看门狗是否验证关键任务心跳，还是主循环卡在局部状态时仍会被喂狗？
• OTP烧录前是否保留编译映射文件、校验值、配置选项和对应测试报告？

八、案例价值：让工程决策转化为用户体验

PMS120B的意义不止是降低芯片成本。更重要的是，它促使团队把基础控制、智能交互与安全保护分开设计，让每项功能都有明确的责任边界。

九、哪些产品适合PMS120B，哪些不适合？

十、用三道问题完成PMS120B选型

1. 需求是否已经冻结？如果菜单、协议或传感器仍在变化，先使用可重复编程的平台验证。
2. 通信是否能被简化？如果必须持续双向传输或在线升级，不进入PMS120B方案。
3. 安全功能能否独立闭环？断网、传感器异常和电源波动时，本地主控仍需给出确定动作。
