无感BLDC控制，为什么需要8个FPPA？——MF324的电气原理与工程实战解析

一句话答案：MF324是应广科技面向无感BLDC的工业级8位MTP控制器，核心是8个FPPA并行架构 + BEMF/ZCP/限流/ADC/PWM集成，适合六步方波、AC供电、高EFT场景。

文档版本：MF324 datasheet 中文版 V002，2026-09-09 · 适用角色：电机控制工程师 / 硬件工程师 / 固件工程师 · 关键词：无感BLDC · FPPA并行 · BEMF过零检测 · 硬件限流保护

2026年，无刷电机行业有两个绕不开的关键词：无感控制和国产替代。全球BLDC电机市场规模突破134亿美元，国产化率在工业机器人领域超过60%。滑模观测器、高频注入法逐步替代霍尔传感器，成本降低约20%、可靠性提升约30%。

但在一线电机控制工程师的日常里，仍然有几个老问题反复出现。这些问题不是靠"换一颗更快的32位芯片"就能解决，而是需要从架构层面重新设计任务分配和模拟前端。

一、无感启动：为什么总是"抖一下"？

行业痛点：反电动势弱，软件滤波延迟大

无感BLDC启动通常采用三段式：转子预定位→外同步加速→闭环切换。预定位阶段强行把转子拉到已知位置，本身就会产生抖动。更关键的是，反电动势幅值与转速成正比，低速时信号极弱。传统方案依赖软件滤波和ADC采样，滤波延迟直接影响过零点判断精度。

行业研究指出，当转速低于额定转速5%时，反电动势法基本失效。

MF324方案：BEMF探测器 + 过零点比较器，硬件级过零检测

MF324内置BEMF探测器，带去间隙功能，三相反电动势直接接入PA0、PA1、PA2，无需外部比较器。过零点比较器（ZCP）的电气配置如下：

• 相选择：ZCPC[7:6]选择三相BEMF中的一相（00: PA0相，01: PA1相，10: PA2相）
• 参考电压：ZCPC.3选择内部ZCP公共电压或PA5外部电压
• 数据速率：ZCPC.4选择2M（保证5mV偏移精度）或4M（偏移量增大）
• 输出极性：ZCPC.2控制正相/反相
• 消抖时间：ZCPS[5:3]可选1/2/4/8/16μs

芯片内部集成三个10kΩ、精度0.1%的电阻，将三相反电动势连接至内部公共点，形成虚拟中性点。ZCP比较器将选中相的反电动势与虚拟中性点比较，硬件输出过零信号。

同时，12位ADC有一路通道直接采集BEMF信号（ADCC[5:2]=1101），ADCM.7可启用PWM触发ADC模式，实现采样与驱动同步。

工程价值

配置示例1：ZCP初始化与轮询

// Mini-C 示例：ZCP初始化，选择PA0相，内部COM，2M速率，消抖4μs
ZCPC = 0b00_0_0_0_0_00;  // 相选择PA0，正相，内部COM，2M
ZCPS = 0b0_0_011_000;    // ZCP消抖4μs，LC消抖关闭

// 轮询方式读取过零结果
void poll_zcp(void) {
    if (ZCPC.5) {
        // 检测到过零点，按策略计算换相延迟
        // 启动换相定时器，延时后执行换相
    }
}

// 注意：只有FPPA0能响应中断
void interrupt_zcp(void) {
    if (INTRQ2.GPC) {          // 假设ZCP触发GPC中断
        INTRQ2.GPC = 0;        // 清除中断标志
        // 执行换相逻辑
    }
}

配置示例2：ADC PWM触发采集BEMF

// Mini-C 示例：配置ADC由PWM触发，采集BEMF通道
// 1. 配置ADC引脚为模拟输入，关闭数字输入
PADIER = 0bxxxx_xxx_0;      // PA0作为BEMF输入，关闭数字输入
PAC.0 = 0;                  // PA0设为输入
PAPH.0 = 0;                 // 关闭上拉

// 2. 配置ADC模块
ADCC = 0b1_0_0_0_1101;      // 启用ADC，通道选择1101(BEMF)
ADCM = 0b1_1_0_0_1000;      // PWM触发模式，中心模式，时钟/16，参考VDD

// 3. 配置PWM触发点（匹配PWM计数器值）
PWMADCH = 0x08;             // 触发点高位
PWMADCL = 0x00;             // 触发点低位

// 4. 在ADC中断中读取结果
void interrupt_adc(void) {
    if (INTRQ.ADC) {
        INTRQ.ADC = 0;      // 清除中断标志
        WORD result = (ADCRH << 8) | ADCRL;
        result = result >> 4; // 12位结果
        // 使用result进行过零判断或电流计算
    }
}

配置示例3：ADC单次命令触发

// Mini-C 示例：ADC单次转换（命令触发模式）
void adc_single_convert(void) {
    ADCC = 0b1_0_0_0_0011;   // 启用ADC，通道选择PA3
    ADCM = 0b0_0_0_0_1000;   // 命令触发模式，时钟/16，参考VDD
    ADCC.6 = 1;              // 启动转换
    while (!ADCC.6) { }      // 等待完成
    WORD val = (ADCRH << 8) | ADCRL;
    val = val >> 4;          // 12位结果
}

二、任务并行：单核MCU为什么跑不动？

行业痛点：换相、采样、保护、通信互相抢占

单核MCU跑BLDC，换相、ADC采样、过流保护、按键扫描、通信响应在时间上彼此冲突。换相延迟几个微秒，就可能带来转矩脉动和噪声。成本敏感型应用往往用不起32位FOC方案，但8位MCU要跑多任务，必须解决任务并行问题。

MF324方案：8个FPPA独立处理单元，架构级消除任务阻塞

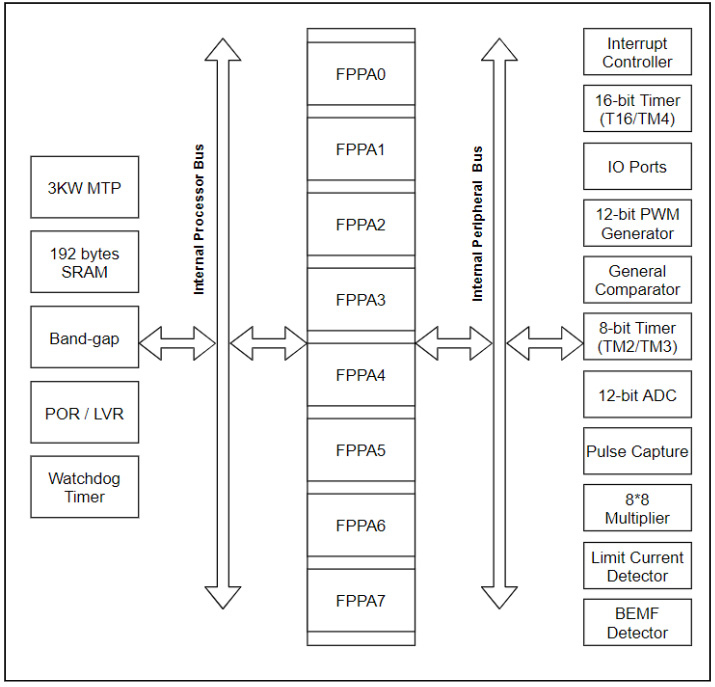

MF324基于应广专利FPPA™技术，内置8个独立处理单元，每个单元拥有自己的程序计数器（13位）、堆栈指针（7位）、累加器和状态标志。8个FPPA共享3K×15位MTP程序存储器和192字节SRAM，在互斥的时钟周期内并行运行。

带宽分配通过pmode指令配置：

pmode	有效FPPA	每个FPPA算力（系统8MHz时）
0	FPPA0、FPPA1	各4MHz（1/2系统时钟）
6	FPPA0-FPPA3	各2MHz（1/4系统时钟）
31	FPPA0-FPPA7	各1MHz（1/8系统时钟）

以pmode=6为例，系统时钟8MHz时，FPPA0-FPPA3各在2MHz下工作。只有FPPA0能接受中断（入口0x010）。建议的任务分配：FPPA0负责换相逻辑和中断处理，FPPA1负责ADC采样与电流计算，FPPA2负责过流保护和PWM紧急停止，FPPA3负责通信和按键扫描。

工程价值

配置示例4：pmode与FPPA任务分配

// Mini-C 示例：设置pmode=6，启用FPPA0-FPPA3，分配任务
pmode 6;          // 四个FPPA各占1/4系统时钟
MCUEN = 0x0F;     // 启用FPPA0-FPPA3（bit0~3）

// FPPA0：换相逻辑 + 中断处理
void FPPA0(void) {
    // 初始化系统时钟、IO、共享资源
    SP = 0x??;    // 根据编译器分配
    MCUEN.FPPA1 = 1;
    MCUEN.FPPA2 = 1;
    MCUEN.FPPA3 = 1;
    while (1) {
        // 换相状态机
    }
}

// FPPA1：ADC采样 + 电流计算
void FPPA1(void) {
    while (1) {
        // 等待ADC完成，计算电流值
    }
}

// FPPA2：过流保护 + PWM紧急停止
void FPPA2(void) {
    while (1) {
        if (LCS.5) {           // 限流触发
            // PWM已硬件关断，执行保护逻辑
        }
    }
}

// FPPA3：通信 + 按键扫描
void FPPA3(void) {
    while (1) {
        // 处理UART或按键
    }
}

配置示例5：FPPA间通信（共享SRAM）

// Mini-C 示例：使用共享SRAM进行FPPA间数据传递
// 注意：SRAM为192字节，需合理分配，避免堆栈冲突

// 定义共享变量（位于共享SRAM区域）
volatile BYTE g_current;      // 电流值，FPPA1写，FPPA0读
volatile BYTE g_zcp_flag;     // 过零标志，FPPA0写，FPPA3读

// FPPA1：ADC采样后写入共享变量
void FPPA1(void) {
    while (1) {
        g_current = ADCRH;    // 简化示例
    }
}

// FPPA0：读取电流值，执行换相
void FPPA0(void) {
    while (1) {
        if (g_zcp_flag) {
            g_zcp_flag = 0;
            // 使用g_current进行换相计算
        }
    }
}

配置示例6：堆栈深度手动分配（汇编模式）

; 汇编示例：手动分配各FPPA堆栈
.ROMADR 0
    GOTO FPPA0
    GOTO FPPA1

.RAMADR 0
Stack0  WORD  ; FPPA0 一层调用
Stack1  WORD  ; FPPA1 一层调用
Stack1b WORD  ; FPPA1 第二层调用

FPPA0:
    SP = Stack0;
    call function1

FPPA1:
    SP = Stack1;
    call function2

三、过流保护：软件路径为什么来不及？

行业痛点：微秒级竞争，MOS管SOA不等软件

软件过流保护的路径是：检测电流异常→ADC采样→CPU判断→关闭PWM，中间多个环节累积延迟可达数十微秒。MOS管短路时，过流关断典型延迟5-10μs，若超过MOS管10μs安全工作区，器件可能损坏。

MF324方案：限流比较器直接关断PWM，纯硬件保护链路

MF324内置限流比较器，将PA7引脚电压与内部基准电压比较。配置细节：

• 阈值设置：LCS[3:0]设置基准电压 = 50mV + (LCS[3:0] × 10mV)，LCS[3:0]为4位，公式范围50mV–200mV
• 启用比较器：LCS.7置1（上电复位后默认禁用）
• 关断PWM：LCS.6置1，限流结果直接关闭PWM
• 读取结果：LCS.5
• 消抖时间：ZCPS[2:0]可选关闭/1/2/4/8μs

以采样电阻0.01Ω为例，若过流保护点设为10A，对应采样电阻两端电压100mV，LCS[3:0]设为5。当PA7电压超过100mV，比较器翻转，LCS.6配置直接关闭PWM，无需CPU介入。PWM模块还内置紧急停止电路，通过MISC[7:6]配置，与限流保护互为备份。

工程价值

配置示例7：限流保护初始化与轮询

// Mini-C 示例：配置限流保护10A @ 0.01Ω采样电阻
// 1. 初始化限流比较器
PADIER.7 = 0;              // 关闭PA7数字输入，防止漏电
LCS = 0b1_1_0_0_0101;      // 启用比较器，关PWM，基准100mV(LCS[3:0]=5)
ZCPS.2 = 0;                // LC消抖1μs

// 2. 主循环中轮询限流标志
void main_loop(void) {
    while (1) {
        if (LCS.5) {
            // 限流触发，PWM已硬件关断
            // 执行故障处理：记录故障、尝试恢复或保持关断
        }
    }
}

// 3. 或者配置中断（需使能INTEN2.LC）
void interrupt_lc(void) {
    if (INTRQ2.LC) {
        INTRQ2.LC = 0;     // 清除中断标志
        // 执行保护逻辑
    }
}

配置示例8：PWM紧急停止配置

// Mini-C 示例：配置PWM紧急停止（独立于限流比较器）
MISC = 0b1_1_0_0_0000;     // MISC.7=1 启用PWM0/2/4紧急停止
                           // MISC.6=1 启用PWM1/3/5紧急停止

// 触发后PWM输出强制为安全状态

// 恢复PWM输出：需要清除MISC对应位，并重新使能PWM
MISC.7 = 0;
MISC.6 = 0;
PWMGC.7 = 1;               // 重新启用PWM发生器

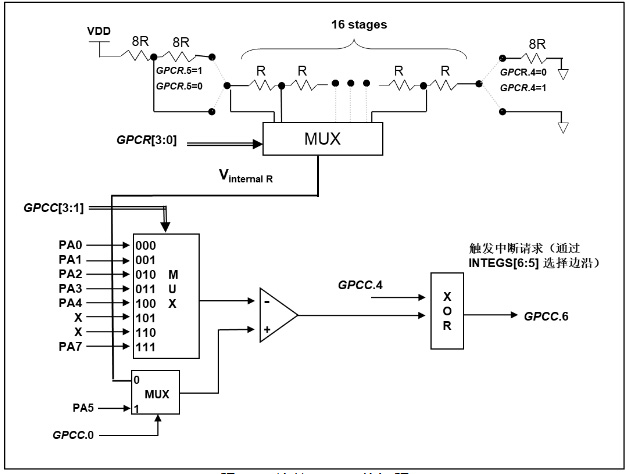

配置示例9：通用比较器配置

// Mini-C 示例：通用比较器配置
// 负输入PA0，正输入Vinternal（18/32 * VDD）
GPCC = 0b1_0_0_0_000_0;    // 启用比较器，输入-：PA0，输入+：Vinternal
GPCR = 0b000_0_0_1001;     // Vinternal = VDD*(18/32)
PADIER = 0bxxxx_xxx_0;     // 关闭PA0数字输入，防漏电

// 读取比较器结果
if (GPCC.6) {
    // 正输入 > 负输入
}

四、国产替代：集成度如何换算BOM成本？

行业痛点：不只是换芯片，是换方案

国产电机控制芯片替代加速，综合成本较进口低15%-30%。中微半导CMS32M66xx、极海G32M3122、凌鸥创芯LKS32MC034等产品，共同逻辑是：用集成度换BOM成本和PCB面积。

MF324方案：集成BLDC模拟前端，不集成预驱

MF324不集成预驱，而是把最影响实时性和可靠性的模拟前端集成到片内：

内置模块	替代外部器件	电气参数
BEMF探测器+ZCP比较器	外部比较器+分压网络	三相反电动势直接接入PA0/PA1/PA2，内部10kΩ/0.1%电阻网络
限流比较器	外部电流检测放大器+比较器	基准50mV–200mV（公式），步进10mV，硬件关PWM
11通道12位ADC	外部ADC芯片	8路外部+Bandgap+VDD/4+BEMF，ADCLK建议0.2μs
3个12位PWM发生器	外部PWM控制器	互补（中心）模式，可编程死区，紧急停止
通用比较器	外部比较器	正输入Vinternal或PA5，负输入PA0-PA4/PA7
脉冲捕获器	外部捕获模块	输入PA3/PA4/PA6，时基系统时钟或IHRC×2

对于AC供电、阻容降压、高EFT安规要求的应用，MF324属于高抗干扰系列，可满足±4KV EFT测试。工作温度-40℃至105℃，工作电压2.2V至5V。

工程价值

配置示例10：PWM互补输出与死区设置

// Mini-C 示例：配置PWM互补输出，死区时间1μs
// 假设系统时钟8MHz，预分频/1
PWMGC = 0b1_0_0_0_1000;    // 启用PWM，时钟源IHRC，预分频/2
PWMUPBH = 0x0F;            // 周期上限高位
PWMUPBL = 0x00;            // 周期上限低位
PWMODTH = 0x07;            // 占空比高位
PWMODTL = 0x80;            // 占空比低位
PWMDDZVF = 0x08;           // 前置死区 = 8×0.125μs = 1μs
PWMDDZVR = 0x08;           // 后置死区 = 1μs

// 配置PWM输出引脚
PWMPBC1 = 0b00_00_10_01;   // PB5=PWM1, PB4=PWM3
PWMPBC2 = 0b00_10_01_00;   // PB3=PWM5, PB2=PWM0, PB1=PWM2, PB0=PWM4

// 设置PWM输出类型
PWMGC1 = 0b00_0_0_01_01;   // PWM5=PWM+, PWM4=PWM+
PWMGC2 = 0b01_01_01_01;    // PWM3=PWM+, PWM2=PWM+, PWM1=PWM+, PWM0=PWM+

配置示例11：Timer16配置

// Mini-C 示例：Timer16配置，时钟源IHRC，中断源BIT8
T16M = 0b100_00_000;       // 时钟源IHRC，预分频/1，中断源BIT8
// 或使用宏：T16M IHRC, /1, BIT8;

// 使用stt16设置计数器初值
WORD count = 0;
STT16 count;

// 读取计数值
WORD current;
LDT16 current;

配置示例12：Timer2配置

// Mini-C 示例：Timer2配置，8位定时器
TM2C = 0b0010_0000;        // 时钟源IHRC
TM2S = 0b000_00000;        // 预分频/1，分频/1
TM2B = 0xFF;               // 上限值
TM2CT = 0x00;              // 计数器初值

// 中断使能
INTEN.Timer2 = 1;

配置示例13：脉冲捕获配置

// Mini-C 示例：脉冲捕获配置，输入PA3，去抖2个时钟
PLSCC = 0b1_0_0_0_0_000;   // 启用脉冲捕获，输入PA3
PLSCS = 0b0_10_00_010;     // 去抖2个时钟，时钟源系统时钟，分频/4

// 读取捕获结果
WORD pulse_width = (PLSPWH << 8) | PLSPWL;
WORD high_width = (PLSPHH << 8) | PLSPHL;

五、开发与量产：工具链和烧录的真实门槛

行业痛点：选型时最关心，datasheet里最难看出来的问题

开发工具是否顺手、堆栈管理是否复杂、烧录器是否支持在线烧录，直接影响项目周期和量产成本。

MF324方案：Mini-C自动堆栈，IHRC烧录校准，5S-P-003x烧录

• 开发语言：Mini-C，系统自动计算堆栈深度。
• 时钟校准：IHRC频率和Bandgap参考电压在烧录时自动校准，通常校准到16MHz，校准后频率偏差通常在2%以内。
• 烧录器：5S-P-003x，烧录引脚PA3、PA5、PA6、VDD、GND。
• 烧录注意：VDD与GND之间连接0.01μF电容抗干扰。
• 在线烧录：支持。隔离电阻≥10KΩ，隔离电容≤220pF。
• 封装：QFN 3×3×0.75mm；SOP16 150mil。

【配图 7】 MF324 在线烧录连接示意图
性质：datasheet 原图 P80 图33 / P81。建议直接截图，加品牌色边框。
图中要素：5S-P-003x烧录器VDD/PA5/PA6/PA3/GND分别接PCB上MF324对应引脚，标注隔离电阻≥10KΩ、隔离电容≤220pF。

工程价值

配置示例14：系统初始化与时钟校准

// Mini-C 示例：系统初始化，包括时钟校准、IO配置、FPPA启动
void FPPA0(void) {
    // 1. 时钟校准（烧录时执行一次，通常放在程序开头）
    ADJUST_IC SYSCLK=IHRC/4, IHRC=16MHz, VDD=5V, Bandgap=On;

    // 2. 配置系统时钟
    CLKMD = 0x14;            // IHRC/4，启用IHRC

    // 3. 配置IO
    PAC = 0b0000_0000;       // 全部设为输出（根据实际需求）
    PADIER = 0x00;           // 关闭不需要的数字输入

    // 4. 初始化外设（PWM、ADC、ZCP、LCS等）

    // 5. 设置堆栈指针（Mini-C自动分配，汇编需手动）

    // 6. 启用其他FPPA
    MCUEN = 0x0F;            // 启用FPPA0-FPPA3

    while (1) {
        // 主循环
    }
}

配置示例15：看门狗与省电模式

// Mini-C 示例：看门狗与省电模式配置
void setup_watchdog(void) {
    // 看门狗默认开启，ADJUST_IC会关闭它
    // 重新配置看门狗
    MISC.1 = 0;              // 看门狗超时 = 4096个ILRC周期
    MISC.0 = 1;
    CLKMD.1 = 1;             // 启用看门狗
}

void enter_sleep(void) {
    // 省电模式：CPU停止，外设可运行
    stopexe;

    // 掉电模式：所有振荡器关闭，仅IO唤醒
    stopsys;
}

// 喂狗
void feed_watchdog(void) {
    wdreset;
}

六、MF324适合什么场景？

• AC供电的无感BLDC控制：散热风扇、水泵、小家电。±4KV EFT，2.2V–5V工作电压覆盖阻容降压后的典型范围。
• 成本敏感型电动工具：电钻、角磨机、扳手。无感方波控制、硬件过流保护、QFN 3×3mm或SOP16封装。
• 需要多任务并行的BLDC应用：换相、采样、保护、通信同时运行，8个FPPA通过pmode分配算力。

MF324不追求FOC，不堆砌32位算力。它用8个FPPA并行架构和完整的BLDC模拟前端，在8位平台上解决电机控制最核心的实时性和可靠性问题。
