PMS150C编程实战：3美分Padauk微控制器开发全攻略

为了让这枚“3美分微控制器”PMS150C也能被编程，我决定为编程器添加相应功能。以下是完整的实现过程。

---

一、为PMS150C添加编程功能

1. 读取芯片ID —— 确认通信正常

首先，我们需要验证编程器与PMS150C的通信是否正常。通过发送特定的命令，芯片会返回一个唯一的ID。代码如下：

setVppVoltage(5.0);	// Power ON
delay(5);
setVddVoltage(3.0);
delay(5);

sendData(0xA5A5A5A7,32);	// send write command
receiveData( &data , 26+12 );	// receive id

setVppVoltage(0.0);	// Power OFF
setVddVoltage(0.0);

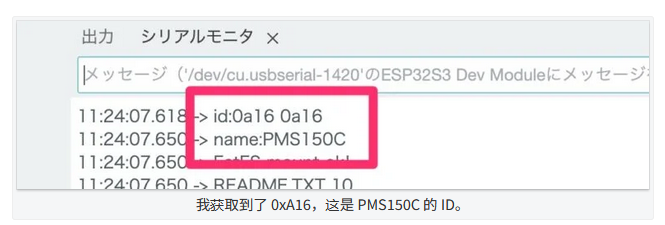

对于PMS150C，发送写入命令后，经过26个时钟周期，会返回12位的ID。实际运行后，从微控制器收到了 0xA16 的返回值。

成功读取到了ID，证明硬件连接和基础通信已就绪。

2. 从ROM读取数据 —— 验证读操作

接下来，编写读取ROM数据的程序。这一步可以确保我们能够正确读取芯片内部的内容，包括校准数据和用户程序。

setVppVoltage(5);	// Power ON
delay(5);
setVddVoltage(2.5);
delay(5);

sendData(0xA5A5A5A6,32);	// send read command
sendData(address, 12);		// send address
receiveData( &data , 13 );	// receive data

setVppVoltage(0.0);	// Power OFF
setVddVoltage(0.0);

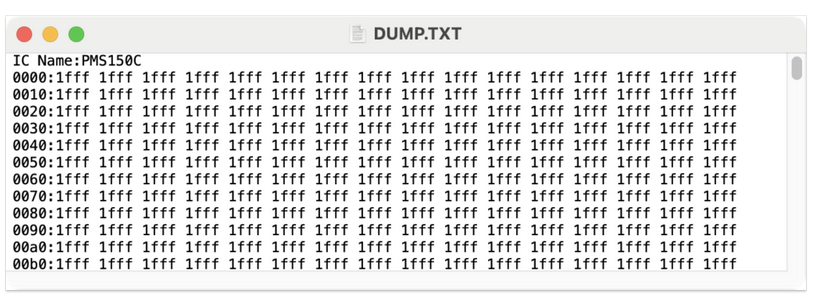

读取操作的流程是：发送读取命令 → 发送12位地址 → 接收13位数据。由于芯片是空的，读回了 0x1FFF。

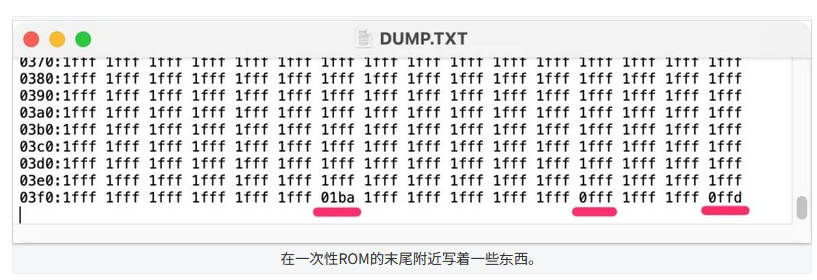

在ROM的末尾地址（如 0x3F6、0x3FFC、0x3FFF）发现了一些预写入的数据，这可能也是校准值。

这验证了从ROM读取数据的功能是正常的，为后续编程打下了基础。

3. 写入一次性ROM（OTP）—— 核心烧录步骤

写入操作稍微复杂一些，所需的电压也比读取时更高，且需要特殊的时序。PMS150C是OTP（一次性可编程）器件，写入后不可更改，因此务必谨慎操作。

setVppVoltage(8.0);	// Power ON
delay(5);
setVddVoltage(4.3);
delay(5);

sendData(0xA5A5A5A7,32);	// write read command
setVppVoltage(10.5);
delay(5);
setVddVoltage(5.8);
delay(5);

uint16_t data[] = {0x000, 0x001};
sendData(data[0], 13);		// send data
sendData(data[1], 13);
sendData(address, 12);		// send address
PCK_CLOCK();

PCK_UP();
PDA2_HIGH();
delayMicroseconds(30);
PDA2_LOW();
delayMicroseconds(30);
PCK_DOWN();
delayMicroseconds(4);
PCK_CLOCK();

setVppVoltage(0.0);	// Power OFF
setVddVoltage(0.0);

写入流程详解：

1. 发送 0xA5A5A5A7 写入命令后，将 VDD 和 VPP 分别提高到 5.8V 和 10.5V（编程高压）。
2. 以2个字为单位写入：连续发送2个字（13位/字）的数据，再发送要写入的起始地址（12位）。
3. 发送一个时钟脉冲后，将 PDA 引脚以30微秒为周期，进行8次开/关切换，这是关键的烧写脉冲。
4. 最后再发送一个时钟脉冲完成本次写入。

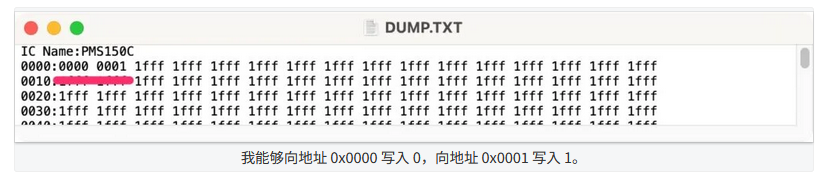

验证结果：运行程序后，地址 0x000 和 0x001 成功写入了 0 和 1。

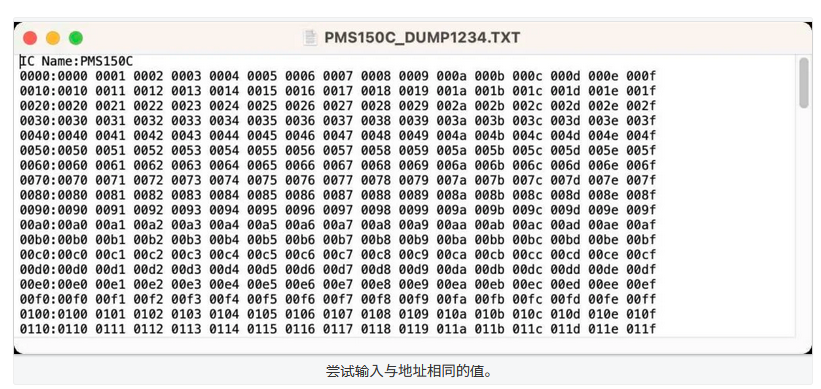

之后将所有地址写入与其地址相同的值，全部成功。

至此，PMS150C的编程功能已成功实现。现在我们可以像使用普通MCU一样，为它编写程序了。

---

二、实战：为PMS150C编写LED闪烁程序

有了基础的读写能力，接下来我们编写一个经典的LED闪烁程序，验证整个开发流程。我们将基于 PlatIO + EasyPDK 环境进行开发。

1. 创建项目并修改配置文件

基于之前为PFS154编写的项目进行修改。首先，修改 platio.ini，将开发板名称改为 PMS150C：

[env:development]
plat = https://github.com/1500WK1500/plat-padauk.git
board = PMS150C          ; 关键：更改为PMS150C
framework = easypdk

extra_s = post:extra_.py

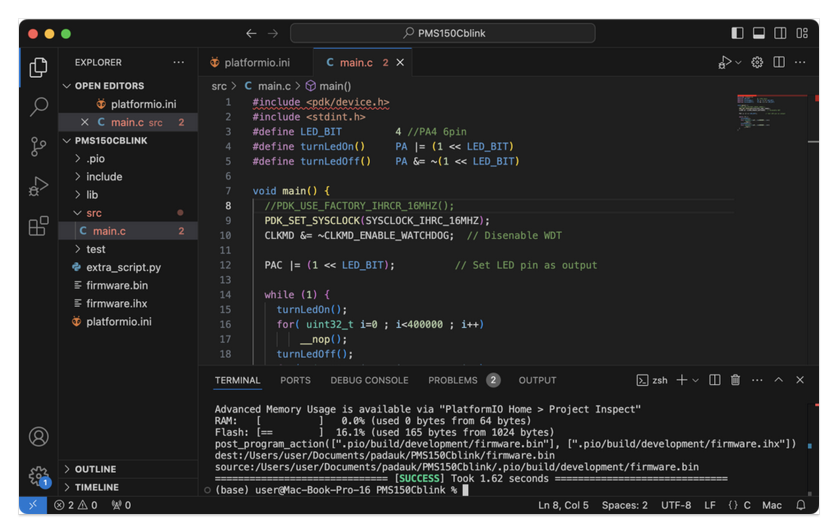

然后修改 main.c，注释掉第8行的 PDK_USE_FACTORY_IHRCR_16MHZ();，因为PMS150C没有内部高速振荡器的出厂校准值，系统会使用默认的IHRC时钟。其他部分保持不变：

#include
// ... 其他代码
void main() {
  // PDK_USE_FACTORY_IHRCR_16MHZ();  // PMS150C无校准值，必须注释
  PDK_SET_SYSCLOCK(SYSCLOCK_IHRC_16MHZ);
  // ... 设置IO口、循环闪烁
}

保存并编译，生成HEX文件。

2. 烧录程序到PMS150C

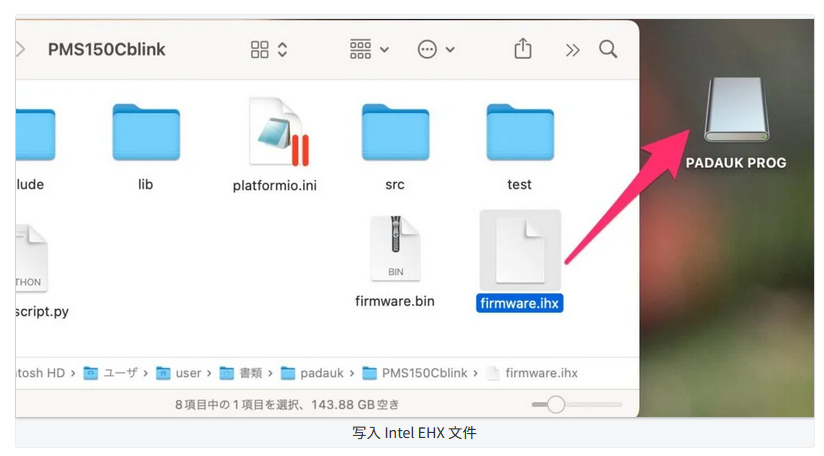

将编译生成的HEX文件直接拖放到编程器的驱动器中（类似U盘烧录方式）。写入过程瞬间完成，无需额外操作。

3. 连接电池，见证奇迹

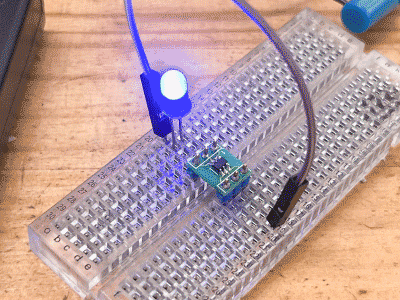

给微控制器连接上电池（或3V电源），LED开始有规律地闪烁！

至此，我们成功实现了对 3美分微控制器PMS150C的编程！现在，无论是10美分的Flash型PFS154，还是3美分的OTP型PMS150C，都可以用同一套工具链进行开发。这为超低成本嵌入式项目提供了更多选择。

---

三、下一步计划

目前所有测试均在面包板上完成，接下来计划将电路制作成PCB，形成更稳定的编程器或开发板，方便后续使用。
