PMD040B 24位Δ-Σ模数转换器 (ADC)

内置PGA(128x) · 温度传感器 · 高压侧电源开关 · 双线SPI接口

专为电子秤、应变计、工业传感器设计，有效分辨率20.5位，峰峰值噪声仅174nV，支持10Hz~1280Hz数据速率，SOP-8紧凑封装简化系统设计。

核心特性应用场景技术规格 FAQ 引脚配置功能框图寄存器配置设计指南资料下载

核心实用特性

24位无失码精度

Δ-Σ架构，PGA=128x时ENOB达20.5位（VREF=5V），最小分辨率2.33nV。

8级可编程增益放大器(PGA)

支持1x~128x八种增益，适配毫伏至微伏级信号输入。

内置温度传感器

精度±3℃，支持两点校准，可实现±0.5℃测量精度。

高压侧电源开关

6Ω低导通电阻，直接驱动桥式传感器，待机切断供电。

双线SPI接口

仅需SCLK和DOUT，减少MCU GPIO占用。

超低功耗设计

工作电流0.65mA~1.5mA，掉电模式仅0.1µA。

典型应用场景

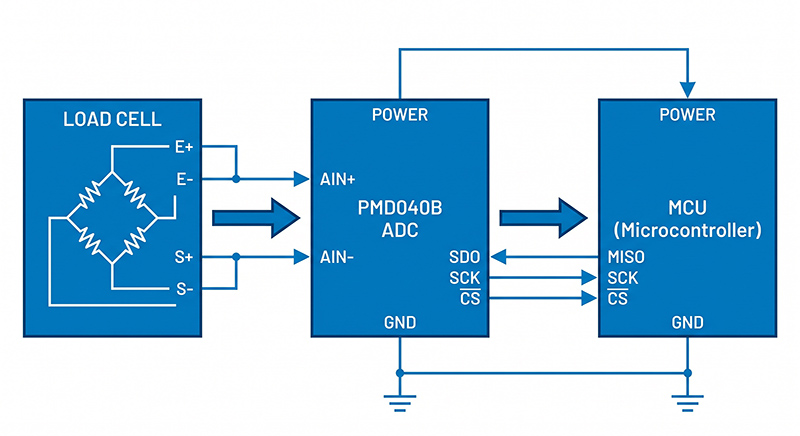

电子秤/体重秤

10Hz速率下优异50/60Hz抑制，直接连接应变式传感器。

工业压力传感器/应变计

低噪声174nV配合128倍增益，精准捕捉微弱形变信号。

医疗设备

血压计、血糖仪，低功耗延长电池续航，高精度确保准确性。

温度监测系统

内置温度传感器配合两点校准，实现±0.5℃测量精度。

核心技术规格

PMD040B技术规格表
参数名称	规格值
分辨率	24位（无失码）
有效分辨率(ENOB)	20.5位 (PGA=128x, VREF=5V, 10Hz)
峰峰值噪声	174nV (VREF=5V, PGA=128x, 10Hz)
数据速率	10/20/40/80/160/320/640/1280 Hz 可选
积分非线性(INL)	±15ppm (PGA=128x)
增益漂移	±30ppm/℃
供电电压	3.0V ~ 5.5V
工作电流	0.65mA~1.5mA
掉电电流	0.1µA
温度传感器精度	±3℃ (典型值)
PGA增益选项	1x,2x,4x,8x,16x,32x,64x,128x
接口类型	双线SPI (SCLK + DOUT)
封装形式	SOP-8
工作温度	-40℃ ~ +125℃

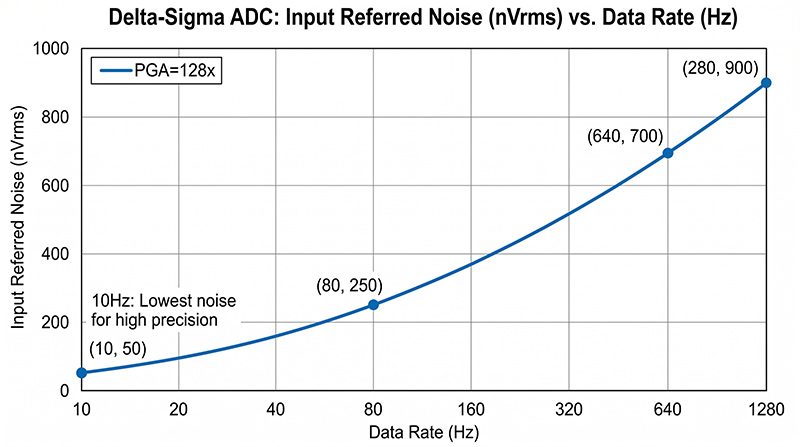

噪声与数据速率关系曲线 — 图2：不同数据速率下的输入参考噪声曲线（PGA=128x）

常见问题解答 (FAQ)

PMD040B的有效分辨率是多少？

PGA=128x、VREF=5V、10Hz速率下，有效分辨率(ENOB)可达20.5位；VREF=3.3V下约20.0位。

PMD040B支持哪些数据速率？

支持8种速率：10Hz、20Hz、40Hz、80Hz、160Hz、320Hz、640Hz、1280Hz。

PMD040B内置哪些功能模块？

可编程增益放大器(PGA)、温度传感器、高压侧电源开关、ΔΣ调制器、数字滤波器。

PMD040B与HX711有什么区别？

对比项	PMD040B	HX711
内置温度传感器	✅ ±3℃	❌
内置电源开关	✅ 6Ω	❌
最高数据速率	1280Hz	80Hz
有效分辨率	20.5位	约19.5位
封装	SOP-8	SOP-16

引脚配置与封装

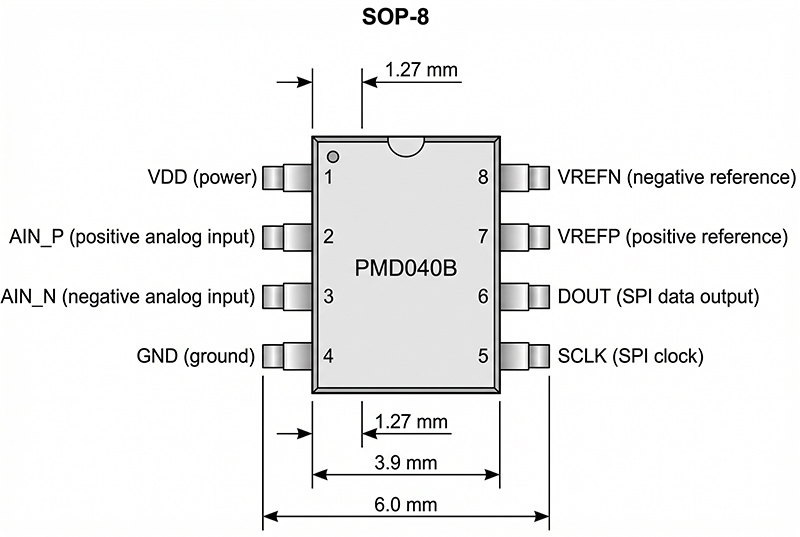

SOP-8引脚排列图 — 图3：PMD040B SOP-8 引脚排列 (顶视图)

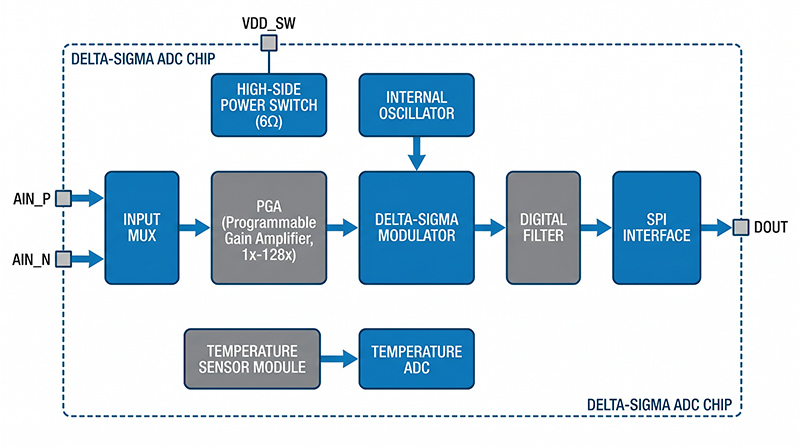

内部功能框图

寄存器配置指南

寄存器	位范围	功能说明	设置值示例
cfgr1	[4:2]	数据速率选择	000=10Hz(最低噪), 111=1280Hz
cfgr1	[1:0]	输入源选择	00=外部差分, 01=温度传感器
cfgr2	[7:5]	PGA增益设置	111=128x, 110=64x, ...
cfgr2	[0]	PGA旁路控制	0=正常, 1=旁路

💡 实用提示：修改增益或速率后，需等待4个转换周期再读取有效数据（10Hz时等待400ms）。

硬件设计指南

推荐PCB布局要点

模拟/数字电源分开布线，芯片下方保留完整地平面。
差分输入线等长平行，对地各加100nF电容滤波。

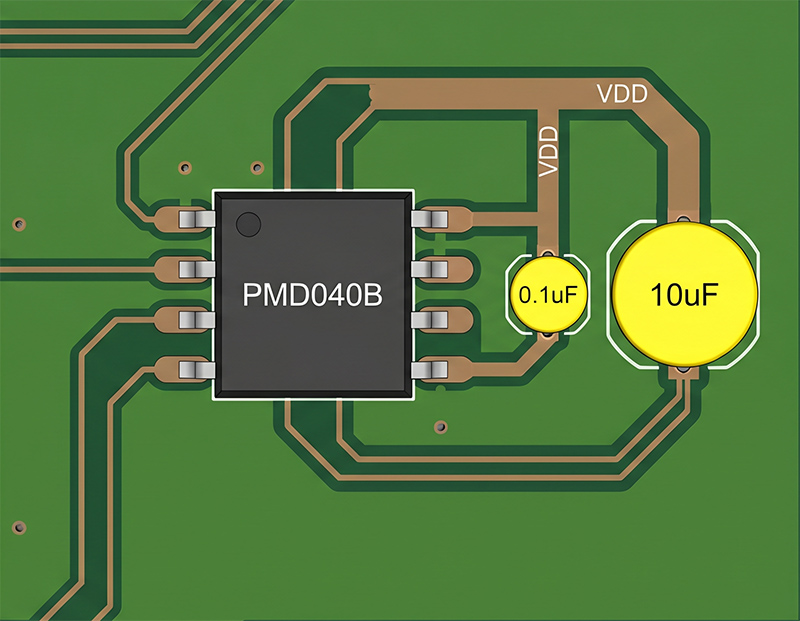

电源引脚旁放置0.1µF+10µF去耦电容，靠近芯片。
SCLK/DOUT避免与高压或大电流信号并行。

与竞品对比选型参考

特性参数	PMD040B	ADS1232	HX711
封装形式	SOP-8	SOP-16	SOP-16
内置温度传感器	✅ ±3℃	❌	❌
高压侧电源开关	✅ 6Ω	❌	❌
最高数据速率	1280Hz	80Hz	80Hz
有效分辨率(10Hz)	20.5位	约20位	约19.5位
待机电流	0.1µA	0.1µA	<0.1µA
