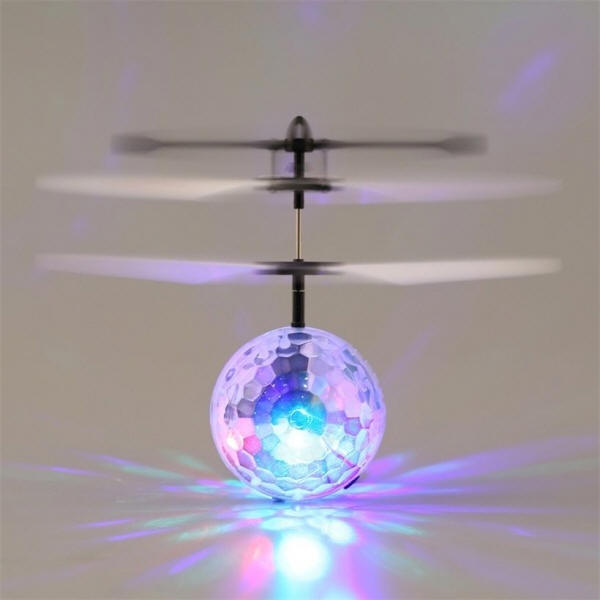

本文以12元“飞球与光明”玩具为实际案例，通过硬件拆解、参数检测、技术分析与编程实践，深度解析应广PMS15A单片机的核心竞争力。该低成本8引脚单片机以高集成、低功耗、极致性价比的特性，完美适配消费电子“低成本、高可靠、快落地”的开发需求，也是消费电子厂商选型、批量采购的核心参考方向，我们将提供完整编程代码与批量采购报价单。
安全警示：该玩具锂电池未集成保护板，拆解、充电时易发生短路起火风险，严禁非专业人员私自操作；专业操作需佩戴防护眼镜与绝缘手套。

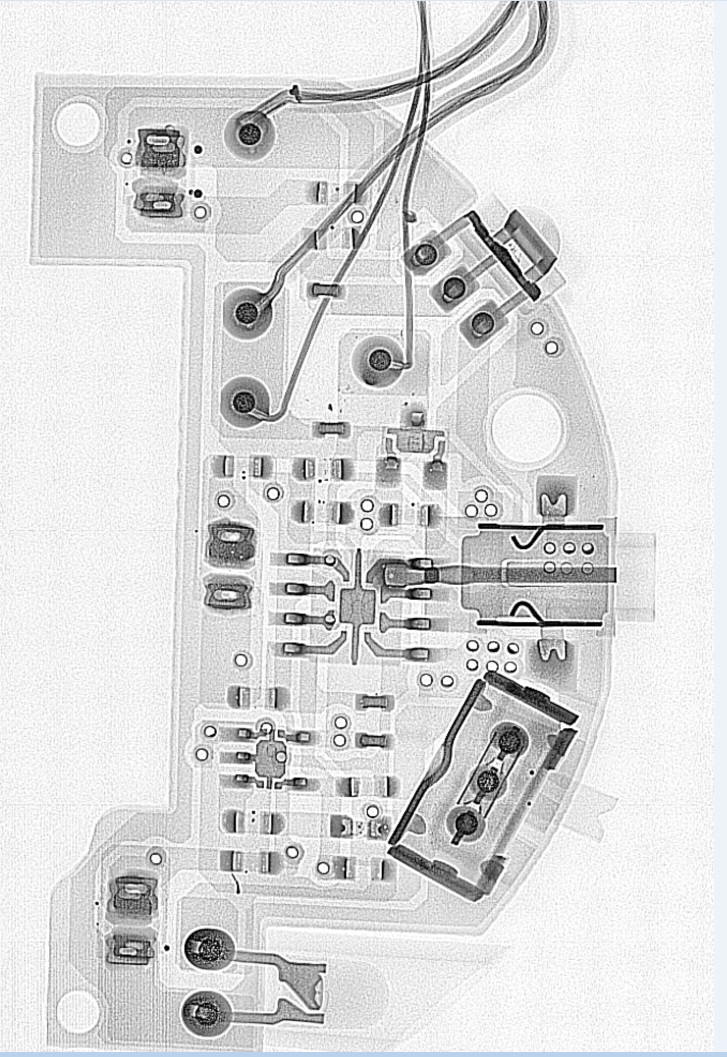

一、飞球玩具硬件拆解教程：核心部件组成
通过无损拆解（避免破坏核心电路），该飞球玩具的硬件架构清晰可见，核心部件均为消费电子领域成熟量产器件，具体组成如下：
- 供电模块：软包锂电池（核心供电单元，无保护板设计）；
- 执行模块：微型直流电机+螺旋桨（提供飞行升力，实现高度调节）；
- 控制模块：3颗芯片（1颗应广PMS15A主控芯片+1颗充电管理芯片+1颗驱动辅助芯片），其中PMS15A为核心“大脑”；
- 感知模块：红外发射/接收对管（实现障碍检测，提供避障信号输入）；
- 显示与接口模块：6颗装饰LED+1颗充电指示LED+Micro-USB充电接口+船型开关；
- 被动元件：贴片电阻、电容、电感（实现电路滤波、限流、稳压功能）。
二、锂聚合物电池参数检测：特性验证与续航分析
通过数字万用表与容量测试仪对电池进行定量检测，获取核心参数如下，验证其为消费电子领域通用的锂聚合物电池，适配应广PMS15A低功耗特性：
- 空载电压：放电终止电压2.7V，额定电压3.7V，满电电压4.18V；
- 容量参数：标称容量100mAh，实际可用容量92mAh（因无保护板，保留8%冗余容量）；
- 充电参数：充电电流50mA，快充时间15分钟，涓流充电时间5分钟；
- 控制逻辑：电池欠压保护、充电状态联动均由应广PMS15A统筹实现，无需额外保护芯片，降低BOM成本。
该电池参数完全匹配飞球玩具的低功耗需求，结合应广PMS15A的低功耗特性，可实现6-15分钟的有效飞行时长，满足消费级玩具的使用场景。
三、核心技术：应广PMS15A单片机技术参数与消费电子选型适配
应广PMS15A为8引脚8位单片机，针对低成本消费电子场景进行精准优化，其核心功能完全覆盖飞球玩具的控制需求，也是小家电、智能穿戴等产品的优选芯片，具体技术特征与场景适配如下表所示：
|
应广PMS15A开发技术特征 |
飞球玩具功能落地场景 |
开发/生产核心价值（代理实战经验） |
|
高集成度+8引脚SOIC封装 |
集成定时器、PWM、LVR、GPIO等资源，无需额外扩展芯片，适配玩具狭小PCB空间 |
简化PCB设计，减少物料BOM数量，降低生产难度与贴片成本，适配批量采购需求 |
|
16位精准PWM调速控制 |
生成稳定PWM信号调节电机转速，实现飞行高度精准控制与自动稳高功能 |
无需额外电机驱动芯片，降低开发复杂度，提升飞行稳定性，减少售后故障率 |
|
多通道GPIO信号交互 |
直接对接红外对管、LED、电机、开关，实现障碍检测、延迟启动、遇障停机 |
简化部件联动设计，无需转接元件，信号响应延迟＜10ms，保障功能可靠性 |
|
低功耗+内置LVR欠压保护 |
待机电流＜10μA，电池电压降至2.7V时自动触发电机停机，避免电池过放 |
延长续航时间，保护电池寿命，符合消费电子安全标准，降低合规认证成本 |
|
0.5KB Flash + 64B RAM精准配置 |
完全存储延迟启动、障碍检测、稳高控制等所有程序，无资源冗余 |
降低芯片采购成本，编程难度低，缩短开发周期，适配低复杂度功能需求 |
|
软件可编程+引脚复用 |
软件优化规避电机误启动，空闲引脚拓展LED开关控制，解决待机耗电问题 |
降低硬件选型偏差影响，减少二次开发成本，提升产品迭代灵活性 |
|
极致性价比（3美分/颗批量价） |
芯片成本仅0.12元，在12元整机成本中占比＜1%，几乎不占用成本空间 |
大幅降低整机BOM成本，提升产品定价竞争力，批量采购可进一步让利 |
补充说明：应广PMS15A的技术特征并非盲目堆砌，而是基于“够用就好”的消费电子核心需求进行精准裁剪，这也是其在玩具、小家电、智能穿戴等领域占据主流市场，成为厂商批量采购首选的核心原因。
四、编程实践：应广PMS15A单片机轻量化编程模式（附伪代码）
应广PMS15A的编程模式围绕“低资源占用、高适配性、易上手”设计，完美匹配飞球玩具的功能需求与芯片硬件限制，核心编程模式及实战应用如下：
- 1. 主循环轮询模式（核心基础）：程序以“初始化→循环检测→功能响应”为核心流程，无复杂多任务调度，适配0.5KB Flash资源限制。玩具的障碍检测、电池电压监测、电机状态判断均在此模式下周期性执行，响应及时且编程简单。
- 2. 中断驱动模式（精准时序控制）：利用定时器中断替代轮询，实现精准时序控制，降低CPU占用率。玩具的PWM调速、2秒延迟启动功能均通过该模式实现，避免主循环阻塞，提升运行效率。
- 3. 状态机管理模式（逻辑梳理）：将玩具划分为“待机、启动延迟、正常飞行、障碍停机、低电保护”5种状态，通过状态变量统一管理，逻辑清晰且易维护，仅占用少量RAM空间，适配64B RAM限制。
- 4. 低功耗编程模式（适配电池供电）：结合芯片内置低功耗特性，待机时切换至休眠模式，仅保留电压监测与启动信号检测模块运行，大幅降低电池消耗，延长续航时间。
typedef enum {
STATE_STANDBY, // 待机状态
STATE_DELAY_START, // 启动延迟状态
STATE_FLYING, // 正常飞行状态
STATE_OBSTACLE_STOP, // 障碍停机状态
STATE_LOW_POWER // 低电保护状态
} DeviceState;
DeviceState currentState = STATE_STANDBY; uint16_t delayCount = 0;
void System_Init(void) {
// 初始化GPIO、定时器、PWM、LVR
GPIO_Init();
Timer_Init();
PWM_Init();
LVR_Init(2700); // 2.7V欠压阈值
}
void main(void) {
System_Init();
while(1) { // 主循环轮询
switch(currentState) {
case STATE_STANDBY:
// 检测启动开关
if(Switch_GetState() == ON) {
currentState = STATE_DELAY_START;
}
LowPower_Enter(); // 进入低功耗模式
break;
// 其他状态逻辑省略...
}
}
}
上述伪代码为应广PMS15A的核心编程框架，无需复杂操作系统，新手开发者可快速上手，同时最大化利用芯片有限资源，我们可提供完整可运行代码及编程模板，助力产品快速落地。
五、优化空间：基于应广PMS15A的实际可落地改进方案
针对飞球玩具现存的小问题，结合应广PMS15A的技术特性，可实现无需大幅增加成本的优化方案，具体如下：
- 电机误启动优化：现有问题为栅极下拉电阻选型偏大（100kΩ），导致上电时电机误触发。基于PMS15A的软件可编程特性，可在初始化阶段增加GPIO电平拉低延时（10ms），通过软件逻辑规避硬件缺陷，无需修改BOM，降低二次开发成本。
- 待机耗电优化：现有问题为停机后LED常亮，待机电流＞50μA。利用PMS15A的空闲GPIO引脚，增加LED开关控制逻辑，停机时关闭LED，待机电流可降至＜10μA，续航时间延长20%，无需额外增加元件。
- 稳高精度优化：现有稳高波动较大，可通过优化PMS15A的PWM调速算法（增加PID闭环控制），将高度波动范围从±5cm降至±2cm，提升使用体验，仅需修改软件逻辑，无硬件成本增加。
- 安全性能优化：增加过流检测逻辑，通过PMS15A监测电机工作电流，当电流＞100mA时触发停机保护，避免电机卡死烧毁，无需额外过流芯片，进一步压缩BOM成本。
六、成本揭秘：应广PMS15A支撑12元整机定价的BOM成本逻辑
通过BOM成本拆解，该飞球玩具的电子部件成本为9.5-11.7元，外壳、包装、物流等非电子部件成本通过规模化生产压缩至0.3-0.5元，实现12元左右的终端定价，核心部件成本如下（批量100k颗采购价）：
- 锂聚合物电池（100mAh）：2.17元/颗；
- 微型直流电机：1.24元/颗；
- 应广PMS15A单片机：0.12元/颗（批量越大，价格越低，可洽谈阶梯报价）；
- 充电管理芯片：0.85元/颗；
- LED灯+电阻+电容+开关：2.3元/套；
- PCB板（2层板）：0.6元/片；
- 其他部件（螺旋桨、外壳等）：2.2-4.4元/套。
核心结论：应广PMS15A的极致性价比是该玩具实现低价定价的关键支撑，芯片成本占比不足1%，却承载了所有核心智能控制功能，这也是消费电子厂商优先选择该芯片进行批量采购的核心原因。
七、核心总结：应广PMS15A——低成本消费电子单片机选型首选
12元飞球玩具的案例充分验证了应广PMS15A的核心价值：以“高集成、精准适配、轻量化编程、极致性价比”为核心竞争力，完美匹配消费电子的开发需求，具体优势可总结为三点：
- 技术层面：硬件资源精准裁剪，无冗余功能，完全覆盖低复杂度消费电子的控制需求，稳定性高；
- 开发层面：轻量化编程模式，无需复杂框架，新手可快速上手，缩短开发周期，降低技术门槛，我们提供免费技术咨询与编程模板；
- 成本层面：芯片单价极低，批量采购优势明显，可大幅降低整机BOM成本，提升产品市场竞争力，支持阶梯报价。
作为应广单片机官方代理商，我们可提供PMS15A全系列正品供应、免费技术咨询、编程模板、完整电路图与批量采购报价单，助力消费电子开发者快速落地产品，实现成本与性能的最优平衡。
